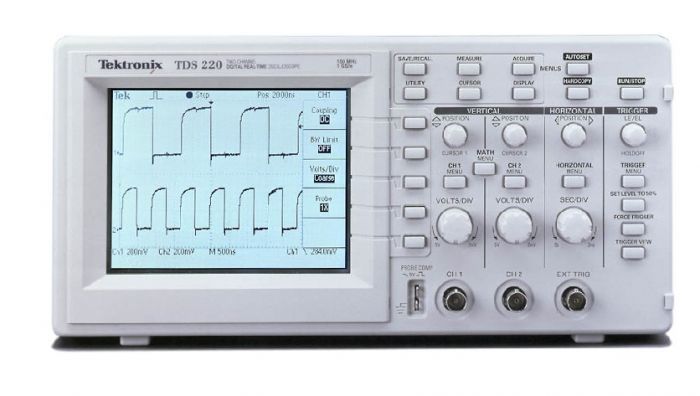

Цифровой осциллограф Tektronix TDS220

Дополнительные функции:

• Полоса пропускания: 100 МГц
• 2 канала
• Частота дискретизации 1 Гвыб/с на всех каналах
• Длина записи: 2,5 кбит/с
• Двойная временная развертка
• Автоматические измерения
• Многоязычный пользовательский интерфейс
• Автоустановка
• Память сигналов и настроек
• Расширенные возможности предоставляются с дополнительными модулями, программным обеспечением и измерительными приложениями

Применения:

• Дизайн и Отладка
• Обслуживание и ремонт
• Производственные испытания и контроль качества
• Образование и обучение

Характеристики

Система сбора сигналов

• Чувствительность (с калиброванной точной регулировкой): от 2 мВ до 5 В/дел (полоса пропускания ограничена 20 МГц при 2 мВ/дел и 5 мВ/дел во всех режимах и 20 МГц при 10 мВ/дел. div в режиме Peak Detect).
• Вертикальное масштабирование: вертикальное расширение или сжатие активной или остановленной формы сигнала
• Автоматические измерения: период, частота, среднеквадратичное значение цикла, среднее значение, размах от пика до пика
• li>
• Режимы сбора данных: Выборка, Усреднение, Обнаружение пиков. Захват высокочастотных и случайных глитчей, захват глитчей длительностью до 10 нс с использованием оборудования для сбора данных при всех настройках времени/деления от 5 мкс/дел до 5 с/дел
• Диапазон калиброванного положения
• Настройка Вольт/дел: от 2 мВ до 200 мВ/дел, диапазон смещения: ±2 В, >200 мВ до 5 В/дел, диапазон смещения: ±50 В

Диапазон калиброванного положения

• Настройка Вольт/дел: от 2 мВ до 200 мВ/дел, диапазон смещения: ±2 В, >200 мВ до 5 В/дел, диапазон смещения: ±50 В

Система временной развертки (главная и оконная)

• Горизонтальное масштабирование: Горизонтальное расширение или сжатие живого или остановленный сигнал
• Диапазон времени/деления: от 5 нс до 5 с/дел
• Длина записи: 2500 точек выборки на канал
• Погрешность по горизонтали: ± 0,01%

Энергонезависимое хранилище

• Отображение сигналов: два опорных сигнала по 2500 точек
• Хранение сигналов: два опорных сигнала по 2500 точек (TDS 210 , TDS 220), четыре опорных сигнала по 2500 точек (TDS 224)
• Настройки: 5 настроек с передней панели

Система запуска (только главная)

• Тип запуска: фронт (нарастающий или спадающий), видео, установка на 50%
• Тип запуска видео: запуск по полям или строкам композитного видео без синхронизации, запуск по стандарту вещания NTSC, PAL , или видео SECAM.
• Режим запуска: автоматический, нормальный, однократный.
• Источник запуска: TDS 210 и TDS 220: CH1, CH2, Ext, Ext/5. TDS 224: CH1, CH2, CH3, CH4
• Просмотр триггера: отображает сигнал триггера, пока нажата кнопка просмотра триггера

Курсоры

• Типы: напряжение, время
• Измерения: ΔT, 1/ΔT, ΔV

Обработка сигналов

• Арифметические операторы: сложение, вычитание
• Источники: CH1 ± CH2, CH3 ± CH4.
• Автоустановка: автоматическая настройка одной кнопкой на выбранный входной сигнал для вертикальной, горизонтальной и триггерной систем

Система отображения

• Надежный ЖК-дисплей с подсветкой и регулируемой многоуровневой контрастностью
• Интерполяция: Sin(x)/x
• Режимы: вектор, точки, Dot Persistence
• Формат: YT и XY

Возможность печати

• Форматы принтера/файла: Thinkjet, Deskjet, Laserjet, Epson ( 9 или 24-контактный), BMP, PCX, IMG, EPS, DPU 411, DPU 412
• Макет печати: Альбомная или книжная

Охрана окружающей среды и безопасность

• Температура: от 0°C до +50°C (при работе), от -20°C до +60°C (при хранении)
• Влажность: до 90% относительной влажности при или ниже +40°C, до 60% относительной влажности от 41°C до 50°C (в рабочем и нерабочем состоянии)
• Высота над уровнем моря: до 2000 м (в рабочем состоянии)
• Электромагнитный Излучение: Соответствует Директиве 89/336/EEC по электромагнитной совместимости, Своду федеральных правил FCC, 47 CFR, части 15, подразделу B, классу A
• Безопасность: UL 3111, EN61010, CAN/CSAC22.2 Нет , 1010.1-92.

Осциллографы TDS 200 быстро стали эталоном недорогих осциллографов. Предлагая непревзойденное сочетание производительности, надежности и универсальности, осциллографы серии TDS 200 предлагают революционные цифровые преимущества и преимущества в режиме реального времени при низких ценах на аналоговые осциллографы.

Доступная цифровая производительность
Ни один другой цифровой осциллограф не предлагает таких возможностей, как большая пропускная способность и частота дискретизации по цене. Выполняя выборку в 10 и 16 раз по сравнению с их полосой пропускания на всех каналах, осциллографы серии TDS 200 обеспечивают точный сбор данных в режиме реального времени вплоть до полной полосы пропускания.

Универсальность и гибкость
Портативный формат обеспечивает повышенную универсальность, позволяя легко перемещать или безопасно хранить прибор, когда он не используется.

Простота в использовании
Пользовательский интерфейс аналогичен интерфейсу аналогового осциллографа, но с улучшениями, которые сокращают время обучения и повышают эффективность.

Персональный осциллограф
Осциллографы серии TDS 200 предназначены для людей, которым требуется максимальное качество осциллографа. Если для стенда, производственной линии или учебной лаборатории требуется недорогой, но высокопроизводительный осциллограф, лучшим выбором будет цифровой осциллограф реального времени серии TDS 200.
