| Запуск протокола MIL-STD-1553 и анализ |
| I2S Запуск и анализ протоколов |
| Анализ триггеров протоколов CAN и LIN |
| 2-канальный генератор 25 МГц |
| Пакет всех опций (протокол, AWG, мощность, джиттер) |
| Обновление полосы пропускания 600MHz-1GHz |
| Обновление полосы пропускания 600MHz-2GHz |
| Запуск и анализ протокола RS232/UART |
| Запуск и анализ протокола I2C и SPI |
| FlexRay Запуск и анализ протокола |
| Анализ глазковой диаграммы и джиттера в реальном времени |
| Измерения анализа мощности |
| 16-канальный логический анализатор зонд для серии MSO8 |
Характеристики:
- 3 года гарантии
- Полоса аналогового сигнала: 600 МГц ( одноканальный и полуканальный режимы)
- 4 аналоговых канала, 1 канал EXT и 16 стандартных цифровых каналов (необходимо приобрести датчик)
- До 10 Гвыб/ частота дискретизации в реальном времени.
- Глубина памяти до 500 Мвыб (стандарт)
- Высокая скорость захвата сигналов (более 600 000 сигналов в секунду)
- До 450 000 кадры аппаратных функций записи и воспроизведения сигналов в режиме реального времени и непрерывной записи
- Объединяет 7 независимых инструментов в 1, включая цифровой осциллограф, 16-канальный логический анализатор, анализатор спектра
- Автоматическое измерение 41 параметры сигнала, функция аппаратного измерения с полной памятью
- Разнообразие математических операций, встроенный расширенный анализ БПФ и функция поиска пиков
- Анализ гистограммы сигнала (стандарт)
- Независимый поиск, навигационные клавиши и таблица событий
- Определяемое пользователем быстрое управление одной клавишей
- 10,1-дюймовый емкостный мультисенсорный экран, 256-уровневый дисплей с градацией интенсивности, с сохранением цвета
- Доступно несколько интерфейсов: USB HOST&DEVICE, LAN(LXI), HDMI, TRIG OUT и USB-GPIB
- Удаленная команда веб-управления
- Уникальный обновление онлайн-версии
- Продуманный и удобный промышленный дизайн, простота в эксплуатации
Аксессуары:
- USB-кабель
- 4 пассивных высокоимпедансных пробника (500 МГц)
- Крышка передней панели
- Краткое руководство (печатная копия)
Технические характеристики:
- 600 МГц
- 4 канала
- 10 Гвыб/с
- 1 Мпц

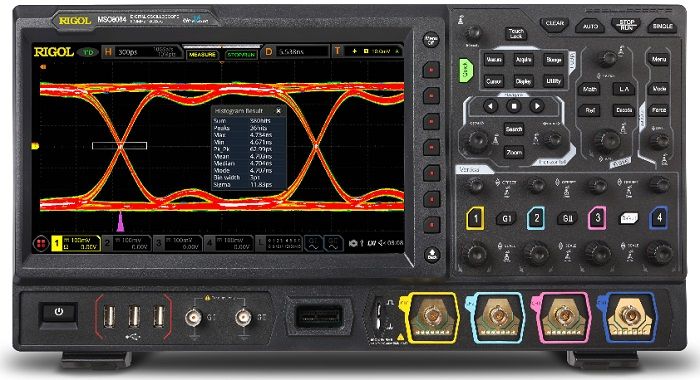

MSO8064 — это цифровой осциллограф смешанных сигналов среднего и высокого класса, разработанный на основе чипа ASIC (право на интеллектуальную собственность принадлежит RIGOL) и технической платформы UltraVision II, разработанной RIGOL. Объединяя 7 независимых инструментов в один, MSO8064 оснащен аналоговой полосой пропускания до 600 МГц, чрезвычайно большой глубиной памяти 1 Мвыб, эффектами отображения формы звуковой волны, превосходной скоростью захвата формы волны и мощными функциями анализа данных. Многие из его спецификаций достигли высшего уровня в отрасли. Между тем, он поддерживает измерение глазковой диаграммы в реальном времени и анализ джиттера.
Технические характеристики
| Manufacturer | Rigol |
|---|---|
| Condition | New |
| Channels | 4 |
| Frequency | 600 MHz |
| Record Length | 1 MPts |
| Sampling Rate | 10 GS/s |
