Характеристики:
- Полоса пропускания аналогового канала: 2 ГГц
- Частота дискретизации в реальном времени до 10 Гвыб/с (для DS8104-R/DS8204-R), 5 Гвыб/с (для DS8034-R)
- 4 аналоговых канала, 1 входной канал EXT
- Стандартная глубина памяти до 500 Мвыб.
- Высокая скорость захвата сигнала (более 600 000 осц./с)
- Низкий джиттер, синхронизация нескольких устройств (<200 psRMS, тип.)
- Высокоскоростной интерфейс передачи данных (10 GE SFP+), обеспечивающий надежная передача больших объемов данных
- Объединяет 6 независимых приборов в один, включая цифровой осциллограф, анализатор спектра, генератор сигналов произвольной формы (опция), цифровой вольтметр,
- 6-разрядный счетчик и сумматор, а также протокол анализатор (опция)
- Доступно расширение до 512 каналов, поддержка синхронного сбора данных (с модулем многоканальной синхронизации)
- Глазковая диаграмма в реальном времени и программное обеспечение для анализа джиттера (опция для DS8104-R/DS8204-R, но недоступно для DS8034-R)
- Встроенное расширенное программное обеспечение для анализа энергопотребления (опция)
- Рабочая температура ниже -40°, доступно для используется для мониторинга сигнала в некоторых особых условиях
- Доступно несколько интерфейсов: USB HOST&DEVICE, LAN(LXI), 10 GE SFP+, HDMI, TRIG OUT, вход 10 МГц и выход 10 МГц
- Дистанционная команда Web Control
- Компактный и тонкий дизайн, экономия места в стойке, комплект для монтажа в стойку 1U (стандартный)
- Комплект для разработки программного обеспечения, доступный для пользователей, чтобы выполнить их индивидуальную разработку в соответствии с их спецификой сценарии
- Простой в использовании набор для калибровки многоканальной синхронизации на месте, позволяющий синхронно просматривать несколько каналов

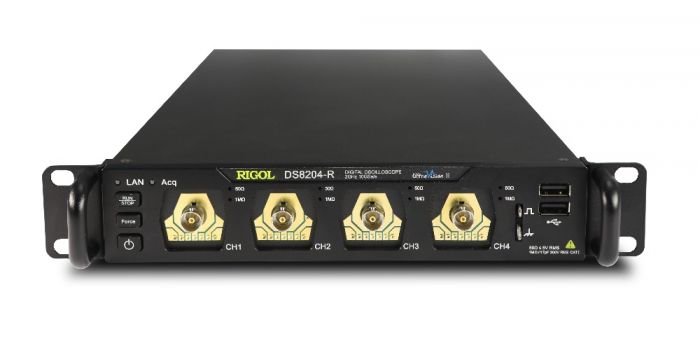

Серия DS8000-R представляет собой средний и высококачественный цифровой осциллограф компактного размера, созданный на базе микросхемы ASIC (право на интеллектуальную собственность принадлежит RIGOL) и технической платформы UltraVision II, разработанной RIGOL. Он компактный и тонкий по дизайну. Он поддерживает системную интеграцию нескольких устройств, установку в стойку и удаленную работу системы, чтобы соответствовать системным требованиям для системы тестирования промышленной автоматизации.
Осциллограф серии Rigol DS8000-R имеет аналоговую полосу пропускания до 2 ГГц. , поддерживающий синхронный запуск нескольких устройств, доступный для расширения до 512 каналов. Он предоставляет пользователям отличное решение для удовлетворения их требований к средней и высокой скорости для тестирования системной интеграции и требований к синхронизации для многоканального сбора данных.
Технические характеристики
| Manufacturer | Rigol |
|---|---|
| Condition | New |
| Channels | 4 |
| Frequency | 2 GHz |
| Record Length | 500 MPts |
| Sampling Rate | 10 GS/s |
