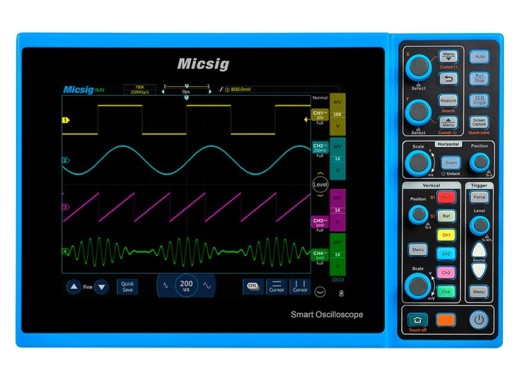

Осциллограф Micsig STO1152C Plus — это полносенсорный цифровой осциллограф с 2 каналами, принадлежащий к серии интеллектуальных осциллографов. Осциллограф фиксирует сигналы в реальном времени и отслеживает детали повторяющихся сигналов. Micsig STO1152C имеет скорость захвата 80 000 осциллограмм в секунду. Благодаря высокой скорости захвата можно легко генерировать больше сигналов, а низкий уровень шума обеспечивает очень точное измерение этих сигналов.
Осциллограф оснащен очень большим цветным TFT-дисплеем. Этот дисплей очень четкий и легко читаемый. Кривые сигнала, отображение БПФ и другие функции могут отображаться одновременно. Дисплей также имеет функцию, с помощью которой можно отобразить вероятность сигнала. Эта функция гарантирует, что яркость сигнала увеличивается в местах, где этот сигнал возникает чаще, и делается менее яркой в местах, где он возникает реже.
Сигналы можно хранить во внутренней памяти объемом 8 ГБ. Можно оглянуться назад и увеличить масштаб, чтобы рассмотреть сигналы в деталях.
Управление осциллографом осуществляется с помощью сенсорного дисплея и различных кнопок. Осциллографом также можно управлять с помощью мыши. Это может быть как беспроводная мышь, так и проводная. Серия STO1000C также имеет дистанционное управление через приложение, с помощью которого осциллографом можно управлять удаленно.
Осциллограф Micsig STO1152C Plus также имеет 31 автоматическую встроенную измерительную программу и множество различных интерфейсов. Программное обеспечение работает на мощной системе Android и работает практически так же, как планшет. Например, вы можете подключиться к Интернету через Wi-Fi, чтобы отправлять данные или снимать фотографии и видео. Прицел также имеет соединение HDMI, поэтому его можно подключить, например, к проектору для демонстрации в реальном времени.
Версия Plus
Эта область действия касается версии Plus. Это означает, что прицел бесплатно поставляется со следующими опциями:
- Разъем HDMI
- Литиевая батарея 7,4 В/8000 мАч
- Декодирование последовательной шины (UART, I2C) , SPI, CAN, LIN)
- Ремень для переноски
- Защитная пленка для экрана
Этот объем также можно расширить с помощью 1553B и 429 вариантов декодирования. Для этого варианта вы можете связаться с нами, цена по запросу.
Обзор модели
Разница между моделями заключается в количестве каналов и полосе пропускания.
МодельSTO1104C PlusSTO1152C Plus Каналов 4 2 Полоса пропускания 100 МГц 150 МГц Цена 491,74 €491,74 Вкл. НДС 443,76 €443,76 Искл. Характеристики НДС Каналы2 Полоса пропускания 150 МГц Частота дискретизации1 Гвыб/с Глубина памяти 28 Мвыб Скорость захвата 80 000 осциллограмм/с Коэффициент масштабирования по вертикали 500 мкВ/дел ~ 5 В/дел (вход 1 МОм, полоса пропускания 500 мкВ/дел 20 МГц) Диапазон временной развертки 2 нс/дел ~ 1 ks/дел Шум≤ 1 мВ Тип декодирования UART, I2C, SPI, CAN, LIN Дисплей 8-дюймовый TFT-экран со светодиодной подсветкой Многоточечный сенсорный экран, 24 бита Внутренняя память 8 ГБ Интерфейсы Wi-Fi, LAN, HDMI, USB-хост, USB-устройство, питание постоянного тока Размеры 280 x 180 x 50 мм Вес 1425 грамм Аксессуары
Цифровой осциллограф Micsig STO1152C Plus поставляется со следующими аксессуарами:
- 2 пробника
- Батарея в осциллографе
- 3 разъема BNC
- Шнур питания
- Защитная пленка для экрана
- Сертификат калибровки
- Руководство
