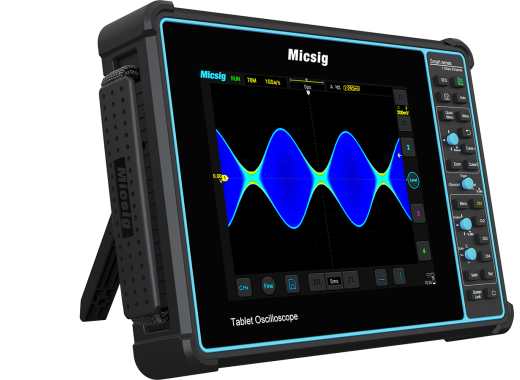

Осциллограф Micsig STO1004 — это цифровой осциллограф с полностью сенсорным экраном и физическими кнопками. Свойства планшета в сочетании с защитным корпусом из ТПУ+АБС делают этот осциллограф идеальным как для использования дома, так и в дороге.
Осциллограф оснащен большим 8-дюймовым сенсорным TFT-экраном с 256-уровневой градацией яркости и дисплеем цветовой температуры. Эти функции отображают более частые сигналы с большей яркостью или другим цветом соответственно. Кроме того, этот осциллограф оснащен сверхглубокой памятью емкостью 70 Мбит/с, декодированием/анализом последовательной шины и высокой скоростью захвата сигналов. STO1004 можно использовать в 3 режимах работы: сенсорное управление, панель управления с помощью физических кнопок и сочетание обоих режимов.
Micsig STO1004 имеет 31 автоматическую встроенную измерительную программу и большую внутреннюю память объемом 32 ГБ. Программное обеспечение работает на мощной системе Android и работает практически так же, как планшет. Например, вы можете подключиться к Интернету через Wi-Fi для отправки данных, использовать дистанционное управление iOS/Android или снимать фотографии/видео. Прицел также имеет соединение HDMI, поэтому его можно подключить, например, к проектору для демонстрации в реальном времени. Также возможно управление осциллографом с помощью пульта дистанционного управления.
Технические характеристики Каналы4 Полоса пропускания 100 МГц Частота дискретизации1 Гвыб/с (один канал) Глубина памяти 70 Мвыб. (один канал) Скорость захвата 130 000 осциллограмм/с Вертикальный масштаб 1 мВ/дел ~ 10 В/ div (8 бит, вход 1 МОм) Масштаб по горизонтали2 нс/дел ~ 1 кс/дел Тип декодированияUART, I2C, SPI, CAN, LIN Дисплей 8-дюймовый TFT-светодиодный многоточечный сенсорный экран (800×600) Внутренняя память32 ГБ ИнтерфейсыWi-Fi, USB-хост, USB -C, Заземление, HDMI, триггерный выход Аккумулятор (время работы)7,4 В, 7500 мАч (~5 часов) Размеры 265 x 192 x 50 мм Вес 1900 грамм Аксессуары
В комплект поставки цифрового осциллографа Micsig STO1004 входят следующие аксессуары:
- 4 датчика
- Аккумулятор в устройстве
- Шнур питания/адаптер
- Защитная пленка для экрана
