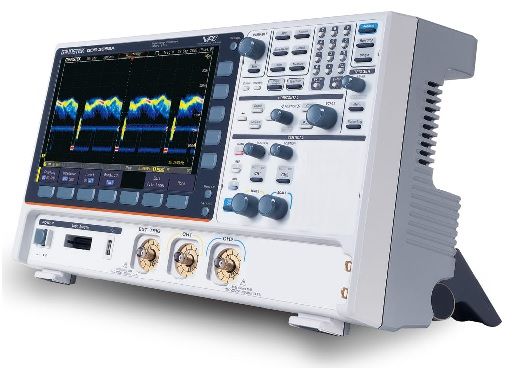

Цифровой осциллограф Instek GDS-3652A

Характеристики:

• 2 аналоговых канала / полоса пропускания 650 МГц
• 16 цифровых каналов (требуется опция GDS-DS3A-16LA)
• Двойной канал анализатор спектра (пост. ток-2,5 ГГц) со спектрограммой
• Двухканальный генератор сигналов произвольной формы 25 МГц
• 13 измерений для анализа мощности (требуется опция GDS-DS3A-PWR)
• Частота дискретизации в реальном времени: 5 Гвыб/с (1 канал), 2,5 Гвыб/с (2 канала)
• Глубина памяти 200 Мвыб на канал
• Частота обновления сигнала 200 000 осц./с
• 38 автоматических измерений.
• Стандартные интерфейсы: USB, LAN, RS-232, дополнительный GPIB устанавливается на заводе

Цифровой накопитель Instek GDS-3000A осциллограф доступен в двух полосах пропускания (350 и 650 МГц) и имеет два аналоговых канала с возможностью 16-канального логического анализа. GDS-3000A имеет объем памяти на канал до 200 Мвыб., а также частоту дискретизации 5 Гвыб./с (1 канал) и 2,5 Гвыб./с (2 канала).

Двойной домен Измерение

Для измерения в частотной области GDS-3000A оснащен двухканальным анализатором спектра, позволяющим пользователям одновременно измерять и анализировать сигналы в частотной области двух каналов.

Он также оснащен функцией спектрограммы, которая позволяет пользователям легко наблюдать сложные колебания в частотной области. Они пропорционально разложены на простые наложенные волны, чтобы понять распределение мощности сигнала. Программные клавиши позволяют пользователям иметь более интуитивно понятные настройки для работы, которые могут повысить эффективность измерений.

Генерация двухканального сигнала произвольной формы с частотой 25 МГц

Двухканальный генератор сигналов произвольной формы с частотой 25 МГц входит в стандартную комплектацию GDS-3000A. Форма волны включает синусоидальную, прямоугольную, импульсную, пилообразную, постоянную, шумовую, синусоидальную, гастонскую, лоренцевую, экспоненциально нарастающую, экспоненциально падающую, гаверсинусную, сердечную и другие.

Пользователи могут выбрать функцию произвольной формы волны для сохранения сигнал измеряется аналоговым каналом или напрямую выводится из генератора сигналов.

Эта функция позволяет пользователям удобно генерировать различные типы измеряемых сигналов для имитации разнообразных выходных сигналов. Также имеется функция анализа частотной характеристики (диаграмма Боде), которую можно применять для проверки и анализа характеристик схем и компонентов продукта, включая проектирование цепей RLC, проектирование фильтров, а также проверку и анализ конструкции усилителей.

13 Наборы измерений импульсного источника питания (опция GDS-DS3A-PWR)

GDS-3000A предлагает дополнительный программный пакет для тестирования импульсного источника питания. Предоставленные элементы проверки источника питания включают:

• элементы анализа входа переменного тока: качество электроэнергии, гармоники, пусковой ток
• требуемые элементы анализа выхода постоянного тока: пульсации/шум, переходная характеристика Анализ, включение/выключение, эффективность, отклик контура управления (Bode) и PSRR (коэффициент подавления источника питания).
• Полные элементы анализа коммутационных компонентов: модуляция, коммутационные потери, SOA (зона безопасной работы) и Магнитный анализ: кривая BH.

Со стороны осциллографа предусмотрен блок питания для токоизмерительных датчиков 50 МГц (GCP-530) и 100 МГц (GCP-1030). Эта функция может сэкономить пользователям затраты на приобретение блоков питания для токоизмерительных датчиков, а также облегчить переноску блока питания в поездках.

16-канальный логический анализ (опция GDS-DS3A-16LA)

GDS-3000A можно модернизировать до осциллографа смешанных сигналов (MSO), выбрав дополнительный 16-канальный логический анализатор, который является подключаемым модулем. Если у вас есть несколько GDS-3000A, вы можете подключить дополнительный логический анализатор к другим устройствам в любое время без установки какого-либо программного обеспечения. Пользователи могут анализировать цифровые сигналы, I2C, SPI, UART, CAN, LIN и параллельные шины.

Технические характеристики
