Цифровой осциллограф Instek GDS-1054B

Характеристики:

• Полоса пропускания: DC ~ 50 МГц (–3 дБ)
• 4 канала
• Частота дискретизации: 1 Гвыб/с
• Длина записи: 10 Мбит/с
• Время нарастания: 5 нс
• 7-дюймовый ЖК-дисплей WVCGA с разрешением 800×480 пикселей
• Функция отображения 256 градиентов для повышения качества сигнала

li>

• Отображение сигнала в частотной области с БПФ на 1 Мвыб.
• Функция нулевой клавиши для горизонтального времени, вертикального напряжения и запуска
• Компактный и инновационный внешний дизайн
• 50 000 wfm частота обновления / с
• Драйвер LabVIEW
• USB-хост
• Аксессуары: руководство пользователя, шнур питания и 4 пассивных датчика 70 МГц
• Гарантия: 3 года на прибор, 1 год на ЖК-дисплей. Исключая датчики

Приложения

• Образовательный рынок – инструкция общего назначения
• Промышленный сектор – приложения для фундаментальных исследований и разработок

Instek GDS-1054B — это 4-канальный цифровой осциллограф с частотой 50 МГц, частотой дискретизации 1 Гвыб/с и длиной записи 10 Мвыб. GDS-1054B обеспечивает функцию нулевого ключа для регулировки вертикальной шкалы напряжения, горизонтальной шкалы времени и регулировки уровня запуска.

Максимальная частота дискретизации в реальном времени может составлять до 1 Гвыб/с. Надежная функциональная производительность делает экономичный осциллограф более красочным и позволяет пользователям начального уровня с роскошью наслаждаться удовольствием и ценностью, приносимыми тестированием и измерением, что является новой миссией индустрии тестирования и измерений, над достижением которой GW Instek неустанно работает.

Глубина памяти 10M для каждого канала дает превосходные результаты измерений и позволяет каждой извлеченной волновой форме успешно раскрыть детали сигнала. Инженеры часто сбиваются с толку из-за того, что не могут получить детали сигнала при измерении основных сигналов электрической цепи. Теперь осциллографы серии GDS-1000B с глубиной памяти 10 МБ для каждого канала способны раскрыть все детали сигнала.

ЖК-дисплей WVGA 7 футов 800 x 480 и функция отображения с градиентом 256 цветов вместе позволяют GDS Серия -1000B для четкого отображения деталей осциллограммы в градиентах при измерении быстро меняющихся аналоговых сигналов. Кроме того, скорость обновления сигнала 50 000 осц/с помогает инженерам четко понимать градиенты изменений сигнала и легко выявлять проблему переходных изменений сигнала.

Отображение сигнала БПФ на 1 Мвыб делает функцию отображения в частотной области более тонкой. Инженеры могут четко наблюдать распределенные детали сигналов в частотной области. Плавное и быстрое реагирование может еще лучше определить источник проблемы. Мощная функция БПФ реализует высокоэффективные измерения спектрального анализа, которые незаменимы для технологических и образовательных арен.

Осциллографы серии GDS-1000B имеют функцию нулевой клавиши для регулировки вертикальной шкалы напряжения, горизонтальной временной шкалы и уровня запуска. . При обработке сложных настроек сигналов и наблюдений инженерам часто требуется функция нулевой клавиши, чтобы начать новое измерение, отрегулировать форму сигнала или сбросить уровень запуска. Функция нулевого ключа может сократить время поворота ручек управления, что является большим преимуществом для инженеров.

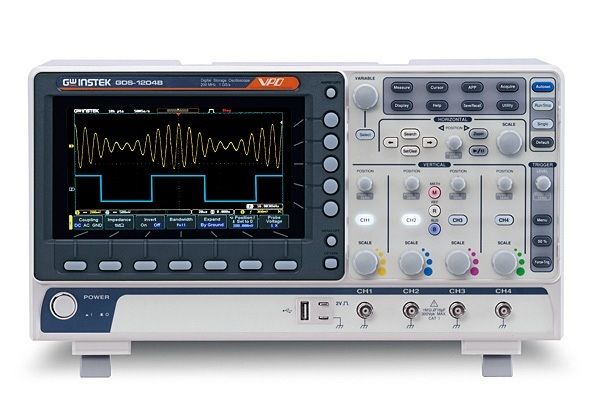

Изображение приведено только для справки. Подробнее см. в спецификации продукта.

Технические характеристики
