Описание

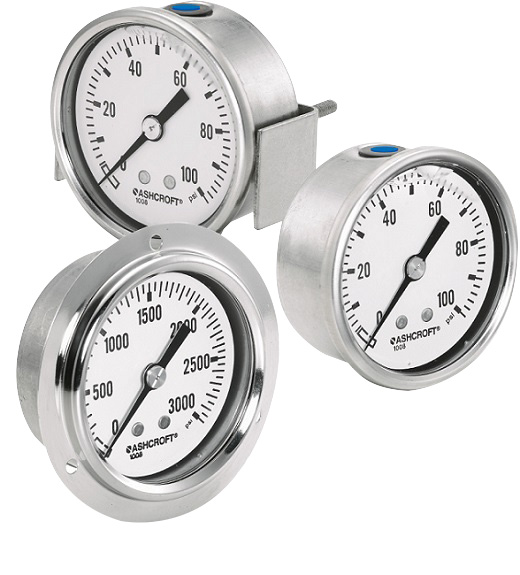

Центральный задний манометр Ashcroft 1008S/SL заправляется жидкостью и трансформируется для монтажа на панели и доступен в размерах циферблата 63 мм и 100 мм.
Стандартное соединение расположено в центре задней части манометра и поставляется с фитингами с наружной резьбой 1/8NPT, 1/4NPT или прямой резьбой SAE 4,44 дюйма-20.
Доступная опция демпфирования FlutterGuard™ снижает износ механизма и дрожание указателя, а также доступны комплекты аксессуаров для удобного монтажа на панели. Варианты монтажа включают U-образный зажим, передний фланец и модифицированный фланец.
Области применения
- Насосы и компрессоры
- Гидравлика и пневматика
- Специализированное OEM-оборудование
- Пищевая промышленность
- Погрешность: ±3-2-3% от диапазона (ASME B40.100, класс B)
- Диапазоны давления: вакуум, давление до 20 000 фунтов на квадратный дюйм
- Температурные ограничения для сухой версии:
- Окружающая среда: от -40°F до 200°F (от -40°C до 93°C).
- Обработка и хранение: от -40°F до 250°F. (от -40°C до 121°C)
- Температурные ограничения для версии с глицериновым наполнением:
- Окружающая среда: от 20°F до 150°F (-7°C) до 66°C)
- Процесс: от 20°F до 200°F (от -7°C до 93°C)
- Хранение: от 0°F до 150°F (-18°C) от °C до 66 °C)
- Температурные ограничения для версии с силиконовым наполнением:
- Температура окружающей среды и хранения: от -40 °F до 150 °F (-40 °F) от C до 66°C)
- Процесс: от -40°F до 200°F (от -40°C до 93°C)
- 63 мм или Варианты размера циферблата 100 мм.
- Место подключения к процессу в центре сзади, наружная резьба 1/4NPT.
- Компоненты, контактирующие с рабочей средой:
- Трубка Бурдона: нержавеющая сталь 316L.
- Процесс. Материал соединений: нержавеющая сталь 316.
- Соединения: сварные.
- Компоненты, не контактирующие с рабочей средой.
- Корпус: нержавеющая сталь 304.
- Кольцо: 304 SS, гофрированное
