Описание семейства продуктов
- Разработаны для сопряженных соотношений 1:1
- Идеально подходят для релейных систем
- Также доступны тройные ахроматические линзы Hastings

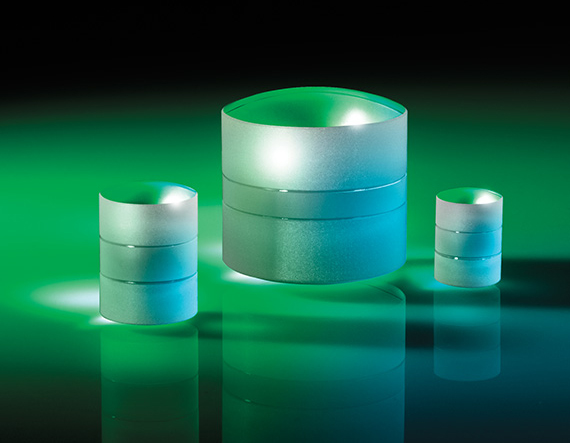

Триплетные ахроматические линзы TECHSPEC Steinheil разработаны для коэффициентов сопряжения 1:1 и используют симметрию для коррекции аберраций. Steinheils сделаны из центрального элемента с низким показателем преломления, зацементированного между двумя идентичными внешними элементами с высоким показателем преломления. Каждый объектив обрезан до числа f с разумной коррекцией аберрации при увеличении полей. Ахроматические линзы TECHSPEC Steinheil Triplet имеют малый диаметр, что позволяет устанавливать их в меньшем пространстве по сравнению с линзами Steinheil традиционной конструкции. Тройники Steinheil идеально подходят для использования в релейных системах.
Технические характеристики
Diameter (mm): 25.00 +0.0/-0.025 Effective Focal Length EFL (mm): 50.00 Focal Length Tolerance (%): ±,1 Back Focal Length BFL (mm): 40.60 Focal Length Specification Wavelength (nm): 587.6 Centering (arcmin): Center Thickness CT (mm): 25.80 Center Thickness A (mm): 13.00 Center Thickness B (mm): 6.40 Center Thickness Tolerance (mm): ±,0.3 Radius R1 (mm): 31.25 Radius R2 (mm): 18.47 Radius R3 (mm): -18.47 Radius R4 (mm): -31.25 Edge Thickness ET (mm): 20.58 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More N-LASF45 / N-BK7 / N-LASF45 Surface Quality: 40-20 f/#: 2.00 Numerical Aperture NA: 0.25 Coating: MgF2 (400-700nm) Coating Specification: Ravg &le,1.75% @ 400 — 700nm Power (P-V) @ 632.8nm: 1.5&lambda, Irregularity (P-V) @ 632.8nm: &lambda,/4 Bevel: Protective bevel as needed Type: Achromatic Triplet Lens Wavelength Range (nm): 400 — 700
Regulatory Compliance RoHS 2015: Compliant Reach 219: Compliant Certificate of Conformance: View
