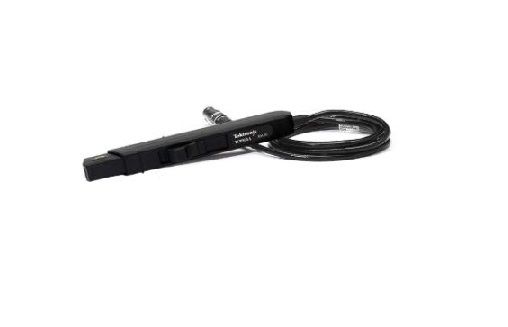

Токовый пробник TCP305A Tektronix

Возможности:

• Возможности измерения переменного/постоянного тока
• Постоянный ток — 50 МГц, 50 А постоянного тока
• Автоматическое масштабирование и единицы измерения — Осциллограф включен — экранное считывание величины и силы тока уменьшает ошибки измерения без ручных вычислений. Требуется осциллограф TDS TEKSCOPE или осциллограф TekConect с адаптером TCA-BNC.
• Входное соединение переменного/постоянного тока
• Низкая вставка импеданс снижает тестируемую нагрузку устройства.
• Конструкция с разъемным сердечником позволяет легко подключать цепь
• Индикаторы состояния обеспечивают визуальное отображение рабочего состояния и уведомление о возможных условиях ошибки — размагничивание, размыкание датчика, перегрузка, отсутствие прерывания до 50 Ом, несовместимый тип пробника.
• Низкий дрейф постоянного тока и низкий уровень шума позволяют улучшить измерения малых токов.
• Сертификат для использования в США, Канаде и Европе. Соответствует применимым стандартам IEC.
• Гарантия: один год на детали и работу с новым датчиком

Требования к электропитанию

• Усилители: от 90 В до 264 В, от 47 до 440 Гц, 50 Вт, максимальная категория II (автоматическое переключение)
• Датчики: для датчиков TCP312A, TCP305A, TCP303 требуется усилитель TCPA300, для датчика TCP404XL требуется усилитель TCPA400

Применения:

Решения для разработки и анализа для проектировщиков, монтажников и обслуживающего персонала в средах телекоммуникаций, передачи данных, компьютеров и полупроводниковой силовой электроники для:

• Источники питания (импульсные и линейные)
• Полупроводниковые приборы (тиристоры, IGBT, MOSFET, CMOS, BJT)
• Инверторы/преобразователи мощности
• Электронные балласты

li>

• Промышленная/бытовая электроника
• Мобильная связь (телефон, спутник, релейные станции)
• Моторные приводы
• Транспортные системы (электронные транспортные средства, электропоезда) , локомотивы, авионика)

Усилитель TCPA300 при использовании с датчиком TCP305A обеспечивает широкий диапазон возможностей измерения тока и охватывает промежуток между измерениями низкого уровня в миллиамперах и очень высокими уровнями тока.

Датчики с разъемным сердечником используют как трансформаторную технологию, так и технологию эффекта Холла, что обеспечивает возможности измерения в широкой полосе пропускания от постоянного тока до 100 МГц при токах от 1 миллиампер до тысяч ампер (при использовании с трансформатором тока CT4). ).

При подключении к осциллографам Tektronix TDS с интерфейсами TEKPROBE Level II или TekConnect (w/TCA-BNC) измерения тока и расчеты становятся простыми и легкими. Дополнительная мощность измерения доступна с дополнительным программным обеспечением, таким как пакет измерения мощности TDSPWR2.

Соответствует современным приложениям измерения переменного/постоянного тока

Усилитель TCPA300 при использовании с TCP312A, TCP305A, или пробники TCP303, обеспечивают широкий диапазон возможностей измерения тока и охватывают промежуток между измерениями малых токов в миллиамперах и очень высокими уровнями тока. Эти три пробника обеспечивают возможность непрерывного измерения тока 30 А, 50 А и 150 А постоянного тока. Для еще более высоких уровней тока усилитель TCPA400 с пробником тока TCP404XL измеряет постоянный ток 500 А в непрерывном режиме и 750 А в непрерывном режиме со снижением рабочего цикла.

Усилитель TCP312A с TCPA300 обеспечивает более высокие частотные характеристики. Полоса пропускания ≥100 МГц и максимальный ток 30 А постоянного тока.

Ошибки измерения и ручные расчеты теперь в прошлом

С этой новой серией инструментов для измерения тока, автоматическое управление экранное масштабирование и единицы измерения доступны для пользователей осциллографов Tektronix серий TDS3000, TDS500, TDS600, TDS700, TDS5000, TDS6000 и TDS7000B (осциллографы серий DPO3000, MDO/MSO/DPO4000, MSO/DPO5000 и DPO7000, Требуется адаптер TPA-BNC).

Системы измерения тока TCP300/TCP400 легко интегрируются с вашим осциллографом серии TDS.

Даже системы, отличные от TEKPROBE, могут использовать серию TCPA300/400 для выполните правильные измерения тока, просто умножив измеренное выходное напряжение на осциллографе на настройку диапазона серии TCPA300/400.

Технические характеристики
