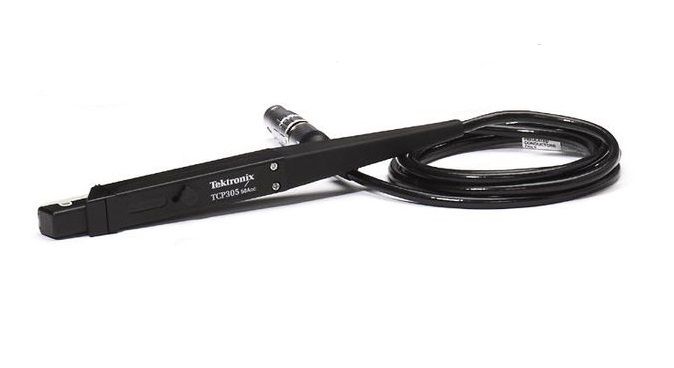

Токовый пробник TCP305 Tektronix

Дополнительные функции:

• Возможности измерения переменного/постоянного тока
• Постоянный ток — 50 МГц, 50 А постоянного тока
• Автоматическое масштабирование и единицы измерения — осциллограф включен — Экранное считывание величины и единиц измерения уменьшает количество ошибок измерения без ручных расчетов.
• Входное соединение переменного/постоянного тока
• Низкий вносимый импеданс снижает нагрузку на тестируемое устройство
• Небольшой размер Механический пакет — меньше места на рабочем столе, проще хранение и обращение
• Конструкция с разъемным сердечником позволяет легко подключать цепь
• Индикаторы состояния обеспечивают визуальное рабочее состояние и уведомление о возможных состояниях ошибки
• Низкий дрейф постоянного тока и уровень шума.
• Сертификат для использования в США, Канаде и Европе. Соответствует применимым стандартам IEC.

Применения:

• Разработка и анализ для: источников питания, полупроводниковых устройств, инверторов/преобразователей мощности, электронных балластов, промышленных/бытовых устройств. Электроника, мобильная связь, моторные приводы, транспортные системы

Измеритель переменного/постоянного тока TCP305 — это высокотехнологичная система измерения тока, отвечающая современным потребностям измерения тока. При подключении к осциллографам Tektronix с интерфейсами TEKPROBE Level II, TekConnect (с TCA-BNC) или TekVPI (с TPA-BNC) измерения тока и расчеты становятся простыми и легкими.

Дополнительная мощность измерений доступны с дополнительным программным обеспечением, таким как пакет измерения мощности TDSPWR2. Благодаря всем этим измерениям мощности измерения тока никогда не были проще.

Усилитель TCPA300 при использовании с пробниками TCP312, TCP305 или TCP303 обеспечивает широкий диапазон возможностей измерения тока и охватывает промежуток между низким уровнем миллиампер измерений до очень высоких уровней тока.

Эти три пробника обеспечивают возможность непрерывного измерения тока 30 А, 50 А и 150 А постоянного тока. Для еще более высоких уровней тока усилитель TCPA400 с токоизмерительным датчиком TCP404XL измеряет постоянный ток 500 А и постоянный ток 750 А со снижением рабочего цикла.

Усилитель TCP312 с TCPA300 обеспечивает более высокие частотные характеристики, обеспечивая ≥100 МГц. полоса пропускания и максимальный ток 30 А постоянного тока.

Эта новая серия инструментов для измерения тока обеспечивает автоматическое управление, масштабирование и единицы измерения на экране для пользователей Tektronix TDS3000, TDS400A, TDS500, TDS600, TDS700, Системы осциллографов серии TDS5000, TDS6000 и TDS7000.

Светодиодные индикаторы состояния быстро отображают рабочее состояние серий TCP300/400 или потенциальные ошибки, которые могли вызвать ошибки измерения в прошлом.

TCP300 / Системы измерения тока TCP400 легко интегрируются с вашим осциллографом серии TDS и пакетом программного обеспечения TDSPWR2, чтобы легко выполнять для вас трудоемкие измерения и расчеты мощности.

Даже системы, не относящиеся к TEKPROBE, могут использовать серию TCPA 300/400. Чтобы правильно измерить ток, просто умножьте измеренное выходное напряжение на осциллографе на настройку диапазона серии TCPA 300/400.
