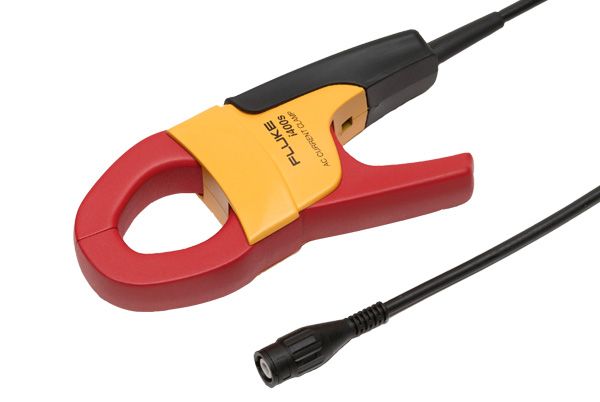

Токоизмерительные клещи Fluke I400S

Дополнительные функции:

• Дополнение к осциллографу или измерителю качества электроэнергии для измерения переменного тока до 400 А
• Только токовые клещи доступны с CAT IV 600 В/CAT Класс безопасности III 1000 В.
• Специально разработан для обеспечения максимальной полезности в компактной форме.
• Получить точные показания тока без разрыва цепи
• Мягкая нескользкая литая ручка
• Дополнительный адаптер PM9081/001 BNC/Banana для цифровых мультиметров
• Два диапазона: 40 А и 400 А, выход 10 и 1 мВ/А
• Макс. Ø проводника 32 мм
• Диапазон номинального тока: 40 А Диапазон: от 0,5 А до 40 А, диапазон 400 А: от 5 А до 400 А
• Базовая точность: 40 А Диапазон: 2 % + 0,015 А (45–400 Гц), диапазон 400 А: 2% + 0,04 А (45–400 Гц)
• Типовая полоса пропускания: 40 А Диапазон: 5 Гц–10 кГц, диапазон 400 А: 5 Гц — 10 кГц
• Выходной уровень(-и): 40 А Диапазон: 10 мВ/А, диапазон 400 А: 1 мВ/А
• Пульс-фактор: 40 А Диапазон: ≤ 3, 400 А Диапазон: от ≤ 3 до 300 А, от ≤ 2,5 до 400 А
• Безопасность: CAT IV, 600 В, CAT III, 1000 В
• Максимальный неразрушающий ток: 1000 В переменного тока
• Максимальный размер проводника: 32 мм (1,25 дюйма)
• Длина выходного кабеля: 2,5 м (8,2 фута)
• Напряжение общего режима: 1000 В среднеквадратичное значение переменного тока от земли, в соответствии с EN61010
• Сопротивление входной нагрузки (основного прибора): &gt, 1 МОм при параллельном подключении до 47 пФ
• Максимальный неразрушающий ток : 1000 А
• Рабочий цикл: от 0,5 до 400 А, непрерывный
• Влияние соседнего проводника: &lt, 9,0 мА/А
• Влияние положения проводника в захвате Размыкание: ± 1,0 % от показаний + 0,05 А
• Высота над уровнем моря: Рабочая: 2000 м, от 2000 м до 4000 м, пониженная номинальная категория до 1000 В CAT II/600 В CAT III, в нерабочем состоянии: 12000 м
• Адаптер BNC
• Размеры: 150 x 70 x 30 мм
• 1 год гарантии

Фазовый сдвиг 40 А Диапазон

• от 0,5 до 1 А: не указано
• от 1 до 5 А: 4°
• от 5 до 10 А: 3°
• от 10 до 20 А: 3°
• от 20 до 40 А: 2°
• от 40 до 400 А: нет данных

Фазовый сдвиг 400 A Диапазон

• от 0,5 до 1 A: нет данных
• от 1 A до 5 A: нет данных
• от 5 A до 10 A: Не указано
• от 10 до 20 А: 2°
• от 20 до 40 А: 2°
• от 40 до 400 А: 1,5°

i400s совместим с любым мультиметром Fluke или любым другим устройством для измерения тока, которое имеет следующие характеристики:

• входы BNC или Banana
• Точность ввода 2 % или лучше, чтобы в полной мере воспользоваться точностью токовых клещей.
• Входной импеданс &gt, 1 МОм при параллельном подключении до 47 пФ

Токоизмерительные клещи переменного тока Fluke i400S с выходом BNC расширяют функциональные возможности портативных осциллографов или измерителей качества электроэнергии и позволяют измерять переменный ток до 400 А. Токоизмерительные клещи Fluke расширяют диапазоны токов цифровых мультиметров, анализаторов качества электроэнергии и портативных осциллографов и доступны как для сетей переменного, так и переменного/постоянного тока. Fluke i400s специально разработан для обеспечения максимальной полезности в компактной форме и является единственным доступным токоизмерительным клещом с рейтингом безопасности CAT IV 600/CAT III 1000 В.
