Описание семейства продуктов
- Преобразование профиля гауссова луча в профиль с плоской вершиной
- Почти 100 % эффективность
- Отсутствие внутренней фокусировки обеспечивает вход лазера высокой мощности
- Также доступны формирователи луча с плоской вершиной AdlOptica Focal-&pi,Shaper Q

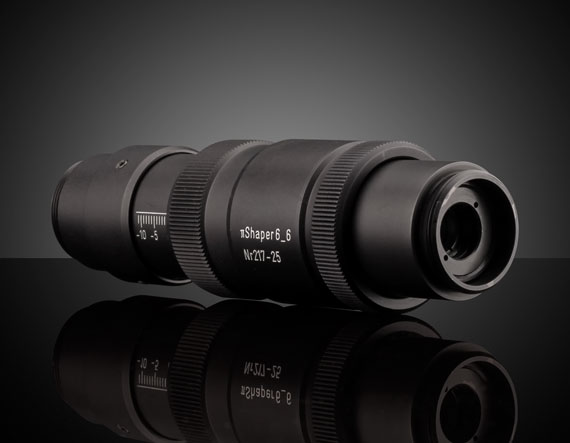

Формирователи луча с плоской вершиной AdlOptica &pi,Shaper (piShaper) представляют собой оптические системы картографирования преломляющего поля, которые преобразуют коллимированные гауссовы входные лучи в коллимированные плоские верхние лучи с равномерным распределением интенсивности и плоским фазовым фронтом. Благодаря оптической конструкции с картированием поля равномерное распределение интенсивности преобразованного луча стабильно на больших расстояниях, что делает его идеально подходящим для голографии, микроскопии и системной интеграции. Без внутренней фокусировки они также являются идеальным решением для таких задач, как микрообработка материалов, сварка и гравировка, где требуются мощные лазеры. Эти формирователи луча AdlOptica &pi,Shaper Flat Top предлагаются для обычных источников YAG, волоконного лазера и CO2-лазера, работающих в определенном диапазоне длин волн для настройки лазера. Ахроматические версии предназначены для использования с несколькими лазерными источниками.
Примечание. Фокусировка луча с плоской вершиной после &pi,Shaper приводит к потере профиля плоской вершины. Формирователи луча AdlOptica Focal-&pi,Shaper Q с плоским верхом доступны для приложений, требующих сфокусированного плоского верхнего пятна.
Технические характеристики
Design Wavelength DWL (nm): 800 Diameter (mm): 39.00 Entrance Beam Diameter, 1/e2 (mm): 6.4 — 6.5 Model Number: πShaper 6_6_TiS Length (mm): 143.00 Mounting Threads: M27 x 1 Type: Beam Shaper Weight (g): <,270 Wavelength Range (nm): 700 — 900 Style: Flat Top Damage Threshold, Pulsed: 20 mJ/cm2 @ 5ns (typical) Damage Threshold, By Design: Damage threshold for optical components varies by substrate material and coating. Click here to learn more about this specification. 20 mJ/cm2 @ 5ns (typical) Output Diameter, FWHM (mm): 6.0
Regulatory Compliance RoHS 2015: Compliant Certificate of Conformance: View Reach 233: Compliant
