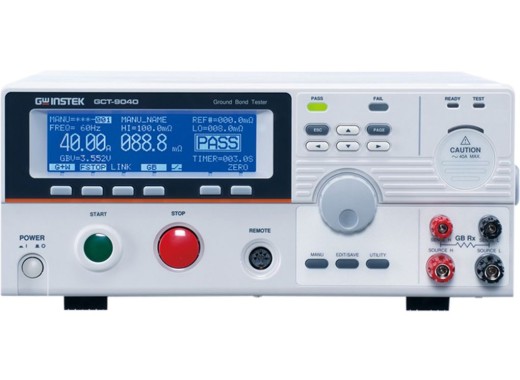

GW Instek GCT-9040 — это тестер заземления переменного тока на 40 А, который является преемником успешного GCT-630 от GW Instek. Целью GCT-9040 является проверка правильности соединения проводящих частей цепи и их заземления. Это делается путем измерения наличия электрического пути между проводящими металлами и землей источника питания. С помощью этого теста проверяется качество пути.
Тестер имеет максимальный испытательный ток переменного тока 40 А и использует многообещающую конструкцию ШИМ для максимальной эффективности и надежности, как и сопоставимые модели.
Тестер заземления GW Instek GCT-9040 можно подключить к другим тестерам электробезопасности, например к сериям GW Instek GPT-9800 и GPT-9900(A). Например, GPT-9902A, способный выполнять испытания на устойчивость к переменному и постоянному току, можно подключить к GCT-9040 извне, чтобы выполнить еще более обширные испытания. GCT-9040 также можно подключить к оригинальным многофункциональным тестерам (например, GPT-9904) для одновременного выполнения проверки выходного сигнала. Этот тест позволяет устройствам одновременно тестировать ИУ, тем самым сокращая общее время тестирования. В этом случае GCT-9040 возьмет на себя управление двумя тестерами, чтобы избежать путаницы.
Наконец, что касается дистанционного управления и получения данных, GCT-9040 не только предоставляет стандартный интерфейс USB (опционально GPIB) для управления всеми функциями, но также обеспечивает контроль подключенных тестеров безопасности (GPT-9800/9900/ серии 9900/9900А) через команды считывания результатов измерений.
Опционально GCT-9040 предлагает соединение GPIB. Если вы заинтересованы в этом, пожалуйста, свяжитесь с нами.
Технические характеристики Выходной ток 3,00–40,00 А переменного тока Разрешение по току 0,01 А Точность тока 3–8 А: ±(1 % + 0,2 А)
8 – 4 0 А: ±(1 % + 0,05 А) Испытательное напряжение макс. 8 В переменного тока (разомкнутая цепь) Частота испытательного напряжения 50/60 Гц Диапазон сопротивления 1,0 мОм — 650,0 мОм Разрешение сопротивления 0,1 мОм Точность сопротивления ±(1% + 2 мОм) Память 100 комплектов Интерфейс USB, LINK, GPIB (дополнительно), пульт дистанционного управления, дисплей ввода/вывода 240 x 64 матричный ЖК-дисплей цвета Ice Blue Вес 17,0 кг Размеры 330 x 148 x 460 мм Аксессуары
В комплект поставки GW Instek GCT-9040 входят:
- Краткое руководство
- Шнур питания
- Кабель USB
- Измерительные провода
- Кабель LINK
- Разъем REMOTE мужской
- Ключ блокировки
- Руководство пользователя
