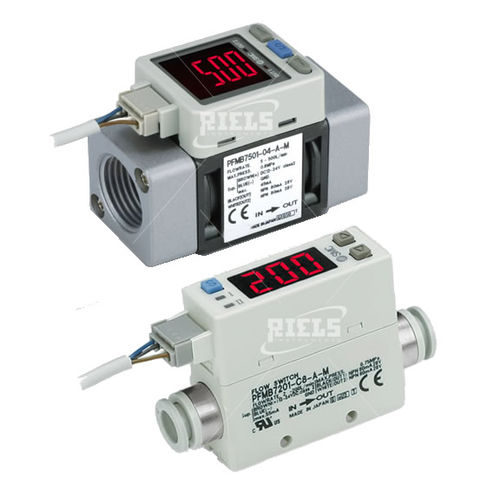

Принцип измерения термо-горячая проволока Диапазон измерения от 2 ÷ 1.000 л/мин Выходной сигнал NPN — PNP — 1 ÷ 5 В — 4 ÷ 20 мА Присоединение к процессу 1/4′ — Фитинги DN 8 Температура до 50°C — Давление до 8 бар Датчики расхода серии PFMB предназначены для измерения расхода таких жидкостей, как воздух и N2. Их особенностью является наличие цветного дисплея для выделения нерегулярного значения. Они отображают накопленный расход и скорость потока. Доступен с клапаном для регулирования потока. Они также подходят для горизонтальных, вертикальных и панельных. Микросхема МЭМС-сенсора состоит из датчика измерения температуры на входе (Ru) и датчика температуры на выходе (Rd), расположенных симметрично центру платинового тонкопленочного нагревателя (Rh), установленного на мембране и датчик комнатной температуры (Ra) для измерения температуры газа. Когда газ статичен, распределение температуры концентрированного газа равномерно вокруг Rh, а Ru и Rd имеют одинаковое сопротивление. При движении газа с левой стороны баланс распределения температуры газа меняется и сопротивление Rd становится сильнее, чем у Ru. Разница в сопротивлении между Ru и Rd пропорциональна скорости газа. Таким образом, измерение и анализ сопротивления могут показать направление потока и скорость газа. Ra, по-видимому, компенсирует температуру газа и/или окружающей среды. Применение Контроль потока газа N2 для предотвращения окисления выводной рамки. Сохраняемая индикация потока: показывает рабочий диапазон или оставшееся количество (N2 и т. д.) в газовом баллоне. Управление всасыванием.
Технические характеристики
ХарактеристикиТехнологиятермическаяЖидкостьдля воздуха Другие характеристикицифровой, ATEX
