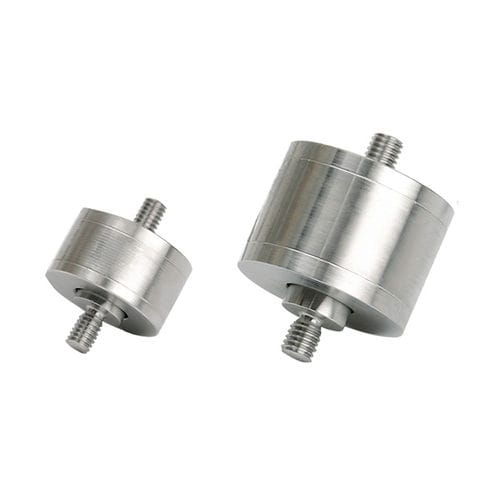

Эти модели относятся к числу наших самых точных и в то же время механически надежных миниатюрных датчиков веса. Высокая точность, точно градуированные диапазоны измерения, небольшие размеры и простое приложение силы через противоположные резьбовые штифты открывают широкий спектр лабораторных и производственных применений. Их сложная конструкция со встроенными опорными мембранами и защитой от перегрузки снижает дополнительные затраты на проектирование во многих приложениях, например, для внешней защиты от перегрузки или направления частей, передающих силу на элемент. В результате требуется меньше места, используется меньше материала и меньший вес. И последнее, но не менее важное: практически отсутствуют какие-либо трения в компонентах, которые могли бы исказить результат измерения. Измеряемая сила прикладывается центрально и аксиально к цилиндрическому корпусу датчика в направлении растяжения или сжатия с помощью двух резьбовых штифтов. Для этого необходимо, чтобы датчик был установлен так, чтобы какие-либо элементы не касались торцевых поверхностей корпуса датчика. Две стабилизирующие опорные мембраны внутри датчиков для меньших диапазонов измерения минимизируют влияние боковых сил и моментов, а также обеспечивают долговременную механическую стабильность измерений. Несмотря на то, что прецизионный миниатюрный тензодатчик предназначен для изоляции измерительного элемента от внешних сил, следует избегать скручивающих и изгибающих моментов на оси датчика. Датчики работают независимо от положения. Они имеют активную сторону, которая воздействует непосредственно на измерительный элемент, тогда как пассивная сторона прикреплена к корпусу.
Технические характеристики
ХарактеристикиТипрастяжение/сжатиеФорма тип кнопкиДругие характеристикикомпактная, миниатюрная, с защитой от перегрузкиНоминальное усилие
Мин.: 0 Н
Макс.: 100 000 Н
