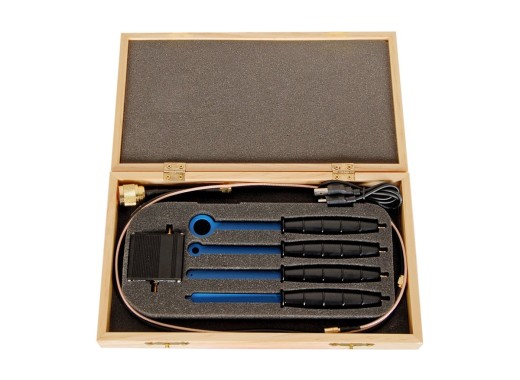

Набор Tekbox TBPS01-TBWA2 состоит из набора датчиков ЭМС ближнего поля Tekbox TBPS01 и широкополосного радиочастотного усилителя Tekbox TBWA2.
Зонды
Этот набор состоит из 4 зондов, с помощью которых можно измерять электромагнитное излучение. Этот набор датчиков позволяет обнаруживать потенциальные источники электромагнитных помех внутри цепи или устройства. Таким образом можно проверить, соответствует ли испытуемое устройство директивам по ЭМС. Зонды работают как антенны с широкой полосой пропускания и могут измерять излучение, например, компонентов, дорожек печатной платы или других частей системы, которые могут излучать радиочастоты. Альтернативным применением этих пробников является проверка устойчивости путем излучения радиочастотного сигнала на потенциально чувствительную часть схемы.
Благодаря узкой конструкции эти датчики очень подходят для измерения между небольшими отверстиями или компонентами. Более того, большие зонды можно сначала использовать для общих измерений, после чего маленькие зонды можно использовать для еще более точного определения источника излучения. Датчики экранированы для предотвращения улавливания нежелательных шумов.
Чем больше диаметр кончика зонда, тем меньше потери связи на частотах ниже 1 ГГц. На частотах выше 1 ГГц диаметр не имеет никакого значения. На этих частотах потери связи всех зондов одинаковы. Модель зонда H20 имеет резонансы в диапазоне 1,3 ГГц и 4 ГГц. Модель зонда H10 имеет резонанс на частоте 3,1 ГГц.
Чем меньше петля зонда, тем лучше пространственный отклик.
МодельДлинаФормаШирина контура/наконечникаЧастотный диапазон H20 (Магнитное поле)170 ммКонтур20 мм6 ГГц H10 (Магнитное поле)170 ммКонтур10 мм6 ГГц H5 (Магнитное поле)170 ммКонтур5 мм6 ГГц E5 (Электрическое поле)170 ммНаконечник5 мм6 ГГц Широкополосный усилитель
В комплект поставки входит один широкополосный радиочастотный усилитель TBWA2. Это универсальный усилитель, который можно легко интегрировать в систему. Этот широкополосный усилитель идеально подходит для усиления сигналов, принимаемых датчиками ближнего поля, описанными выше.
Усиление 20/40 дБ Полоса пропускания 3 МГц – 6 ГГц Диапазон частот 6 ГГц Размеры 48 x 63 x 20 мм
Аксессуары
В комплект Tekbox TBPS01-TBWA2 входят следующие аксессуары:
- 1 кабель SMB — SMA (75 см)
- 1 кабель SMA — N (75 см)
- 1 кабель USB
- Деревянная коробка
- Руководство
