Этот набор датчиков ближнего поля состоит из 4 датчиков, с помощью которых можно измерять электромагнитное излучение. Этот набор датчиков позволяет обнаруживать потенциальные источники электромагнитных помех внутри цепи или устройства. Таким образом можно проверить, соответствует ли испытуемое устройство директивам по ЭМС. Зонды работают так же, как антенны с широкой полосой пропускания, и могут измерять излучение, например, компонентов, дорожек печатной платы или других частей системы, которые могут излучать радиочастоты. Альтернативным применением этих пробников является проверка устойчивости путем излучения радиочастотного сигнала на потенциально чувствительную часть схемы.
Благодаря узкой конструкции эти датчики очень подходят для измерения между небольшими отверстиями или компонентами. Более того, большие зонды можно сначала использовать для общих измерений, после чего маленькие зонды можно использовать для еще более точного определения источника излучения. Датчики экранированы для предотвращения улавливания нежелательных шумов.
Обзор зонда
В таблице ниже показана

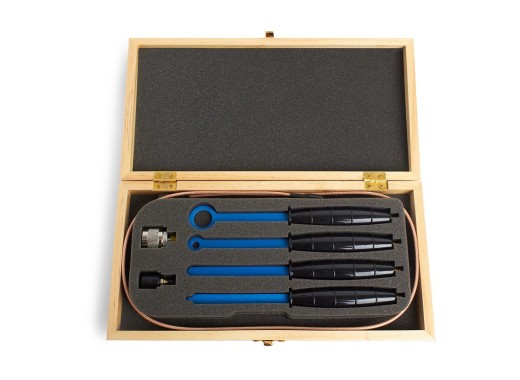

МодельДлинаФормаШирина петли/точки Диапазон частот H20 (Магнитное поле) 170 мм Петля 20 мм 6 ГГц H10 (Магнитное поле) 170 мм Петля 10 мм 6 ГГц H5 (Магнитное поле) 170 мм Петля 5 мм 6 ГГц E5 (Электрическое поле) 170 мм Точка 5 мм 6 ГГц Аксессуары В комплект поставки входят:
- 3x Датчик магнитного поля
- 1x Зонд электрического поля.
- Кабель SMB — SMA, 75 см.
- Коаксиальный адаптер SMA-гнездо-N-вилка.
- Ящик для хранения.
