Каждое электронное устройство, поступающее на рынок, должно соответствовать определенным «рекомендациям по ЭМС». Эти рекомендации относятся к степени, в которой испытуемое устройство создает электромагнитные помехи другим устройствам. Сеть стабилизации импеданса линии (LISN) — это устройство, которое используется вместе с измерительным приемником или анализатором спектра для измерения помех в линии электропередачи. Как следует из названия, LISN обеспечивает стабилизированное фиксированное сопротивление независимо от импеданса источника тока.

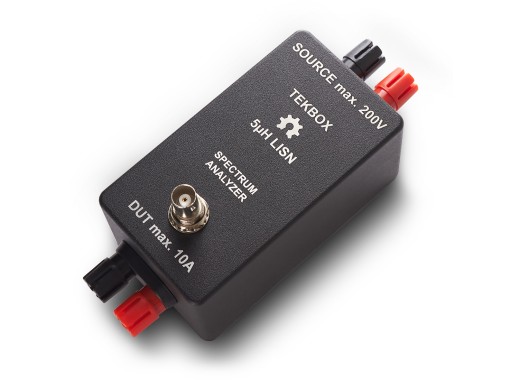

TBOH01 — это LISN 5 мкГн, который можно использовать для измерения кондуктивного шума в линии питания. устройств с питанием от постоянного тока. Этот LISN предназначен для проведения предварительных испытаний на соответствие ЭМС в диапазоне частот от 150 кГц до 110 МГц. TBOH01 подключается к двум соединениям постоянного тока между источником питания и тестируемым устройством. Кондуктивный шум передается от линии электропередачи к разъему 50 BNC с минимальными потерями, где можно проанализировать помехи. например, с помощью анализатора спектра. Кроме того, LISN изолирует тестируемое устройство и разъем BNC от шума. что вызвано источником питания. Соединение источника и соединение устройства разъединяются индуктором 5 мкГн.
Для получения дополнительной информации об измерениях с помощью директив TBOH01 и EMC обратитесь к PDF-файлам внизу этой страницы. Кроме того, имеется программное обеспечение для ПК для дальнейшего анализа измерений ЭМС. Это программное обеспечение EMCview можно найти здесь.
Внимание! Этот LISN подходит для испытаний на электромагнитную совместимость устройств с питанием от постоянного тока. Для тестирования устройств с однофазным питанием переменного тока вы можете использовать TBLC08. Технические характеристики Диапазон частот 100 кГц – 110 МГц Сопротивление постоянному току 40 м Макс. ток 10 А Диапазон номинального напряжения 0–60 В постоянного тока Макс. напряжение 0–60 В постоянного тока
