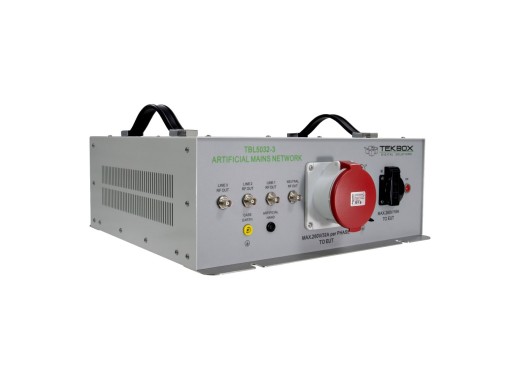

Tekbox TBL5032-3 — это сеть стабилизации импеданса линии, предназначенная для измерения линейных помех в ходе предварительных испытаний на соответствие ЭМС в диапазоне частот 9 кГц–30 МГц, что соответствует стандарту CISPR16. Этот LISN предназначен для тестирования как трехфазного, так и однофазного оборудования переменного тока с напряжением до 450/260 В и током до 32 А. LISN может измерять кондуктивные шумы по каждой фазе и на нейтральном проводе, что также имеют отдельные радиочастотные выходы. Кроме того, TBL5032-3 оснащен искусственным ручным подключением.
Если вы ищете LISN, которому не требуется проводить ток 32 А, обратите внимание на версию этого LISN на 16 А.
Технические характеристики Диапазон частот 9 кГц – 30 МГц Макс. напряжение 450/ 260 В / 50–60 Гц (CAT II) Макс. ток32 А Импеданс50 Ом ║ (50 мкГн + 5 Ом) Искусственная рука220 пФ + 511 Ом Возможность подключения 50 Ом BNC Размеры520 x 470 x 180 мм Вес22 кг Аксессуары
В комплект поставки Tekbox TBL5032-3 входят:
- Шнур питания
- Коаксиальный кабель RG223 BNC-папа-N-папа (100 см)
- Оконечная нагрузка 3x 50
- Фильтр верхних частот TBHPF1-9 кГц
- TBHPF1-9 кГц
