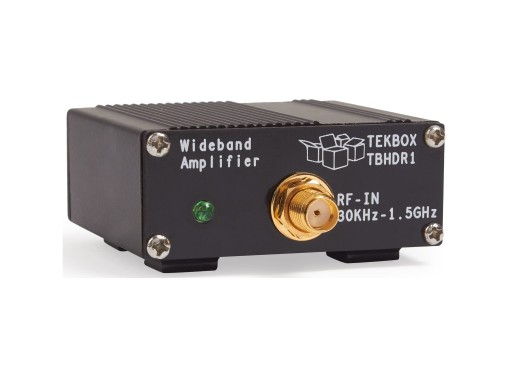

Tekbox TBHDR1 — это ВЧ-усилитель мощностью 24 дБ с широким динамическим диапазоном от 30 кГц до 1,5 ГГц. Коэффициент усиления усилителя характеризуется до 6 ГГц. TBHDR1 можно использовать в качестве предварительного усилителя в анализаторах спектра или измерениях электромагнитной совместимости. Он известен своим высоким уровнем защиты IP3 и низким коэффициентом шума.
Благодаря своим превосходным характеристикам усилитель также можно использовать для активных рамочных антенн. Как вы привыкли к Tekbox, TBHDR1 также имеет высокое качество и, следовательно, не является неуместным в приложениях EMC.
Технические характеристики Диапазон частот 30 кГц — 1,5 ГГц Коэффициент усиления Тип. 24 дБ (5,3–24 дБ) Макс. входная мощность +10 дБм Точка выходного сжатия 1 дБ 100 МГц: +19,2 дБм (типично)
500 МГц: +19 дБм (типично)
1000 МГц: +18,3 дБм (типично) Точка пересечения выходного сигнала 3-го порядка 100 МГц: +38 дБм
500 МГц: +37 дБм
1000 МГц: +33 дБм Обратная изоляция S12 -28 дБ Согласование входа Согласование выхода Коэффициент шума 2,7 дБ Возможности подключения SMA-гнездо Импеданс 50 Аксессуары
В комплект поставки Tekbox TBL0550-1 входят:
- Кабель SMA-папа-SMA-папа длиной 25 см
- Кабель SMA-папа на N-папа 75 см.
- Коаксиальный адаптер SMA-гнездо на N-папа
- USB-кабель
- Графики измерений
