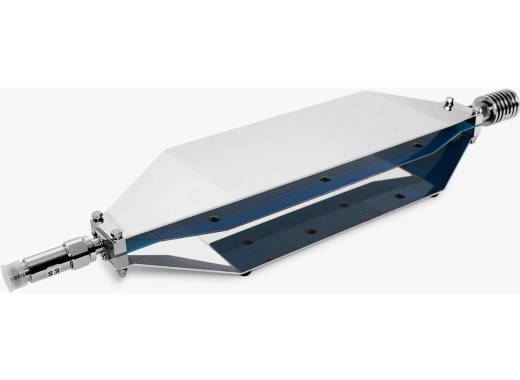

Tekbox TBTC0 — это открытая ячейка TEM, разработанная для предварительных испытаний на соответствие ЭМС очень маленьких ИУ. TBTC0 также используется для испытаний на радиационное излучение и испытаний на устойчивость. Открытые ячейки TEM предлагают недорогую альтернативу испытаниям этих ИУ по сравнению со стандартными испытаниями в безэховых камерах. Ячейку ТЕМ можно подключить к анализатору спектра или радиочастотному приемнику. TBTC0 поставляется с РЧ-терминатором мощностью 50/25 Вт и блоком постоянного тока для защиты подключенного устройства.
Благодаря открытой конструкции ИУ можно легко разместить в ячейке ТЭМ. Его необходимо разместить между нижней стенкой и перегородкой, токопроводящую полоску – в средней секции. Уникальной особенностью ячеек Tekbox TEM является то, что они могут подавлять волны и резонансы более высоких порядков. Кроме того, эти ячейки TEM имеют лучшую частотную характеристику, чем стандартные ячейки TEM.
Обзор модели
Модели серии открытых ТЕМ-элементов Tekbox отличаются друг от друга в основном объемом измерения и диапазоном частот.
МодельTBTC0TBTC1TBTC2TBTC3 Макс. измерительный объем 190 x 70 x 28 мм 190 x 130 x 50 мм 230 x 280 x 100 мм 360 x 480 x 150 мм Диапазон частот 6 ГГц 3 ГГц 1,15 ГГц 700 МГц Цена 491,74 € 491,74 € Вкл. НДС 657,02 €657,02 Искл. НДС 876,03 €876,03 Искл. НДС 1198,35 €1 198,35 Искл. Характеристики НДС Импеданс ячейки 50 Волновой импеданс 377 Макс. Входная ВЧ мощность 10 Вт Входные обратные потери S11 до 3,15 ГГц: Потери при передаче до 3 ГГц: Разъемы N-гнездо Размеры 390 x 100 x 62 мм
Высота перегородки: 28 мм Аксессуары
В комплект поставки Tekbox TBTC0 входят:
- Оконечная заглушка 50/25 Вт
- Блок постоянного тока
- Коаксиальный кабель N-типа на N
