Дополнительные функции:
- Аксессуар, источник сигнала генератора импульсов для устранения перекоса с интерфейсом осциллографа TekVPI
- Простой в использовании подключаемый аксессуар для осциллографов с Интерфейс TekVPI
- Генерирует исходные сигналы для точного устранения рассогласования между датчиками тока и напряжения в приложениях для измерения мощности
- Светодиодный индикатор состояния для быстрой идентификации состояния генератора
- Несколько выходов сигналы позволяют использовать различные осциллографы и пробники.
- Выход можно отключить, чтобы снизить энергопотребление, когда он не используется.
- Легкий доступ к дисплею меню осциллографа для управления настройками с передней панели осциллографа. панель
- Стандартная гарантия: один год на детали и сборку
Температура
- При эксплуатации: от 0 °C до +50 °C
- В нерабочем состоянии: от -40 °C до +71 °C
Влажность
- В рабочем состоянии: относительная влажность от 5% до 90% (% относительная влажность до +40 °C
- от 5% до 60% относительной влажности выше +40 °C до +50 °C, без конденсации
- В нерабочем состоянии: от 5% до 90% относительной влажности (относительная влажность) при температуре до +40 °C, относительной влажности от 5% до 60% выше +40 °C до +50 °C, без конденсации
Высота над уровнем моря
- В рабочем состоянии: до 3000 м (9 843 фута)
- В нерабочем состоянии: до 12 000 м (39 370 фута)
Согласно нормативам
- Соответствие излучению: EN 55011, класс A
- Соответствие электромагнитной совместимости: EN61326, класс A
- Маркировка соответствия: WEEE (Европейский союз)
Рекомендуемые осциллографы
- Осциллографы серии DPO3000 и DPO/MSO4000 с интерфейсом пробника TekVPI.
- TEK-DPG не поддерживается осциллографами серии DPO7000, поскольку эти модели обеспечивают соответствующий источник сигнал на выходе калибровки датчика на разъеме BNC на передней панели
Применения
- Конструкция источника питания
- Измерения, требующие точных измерений синхронизации Между каналами

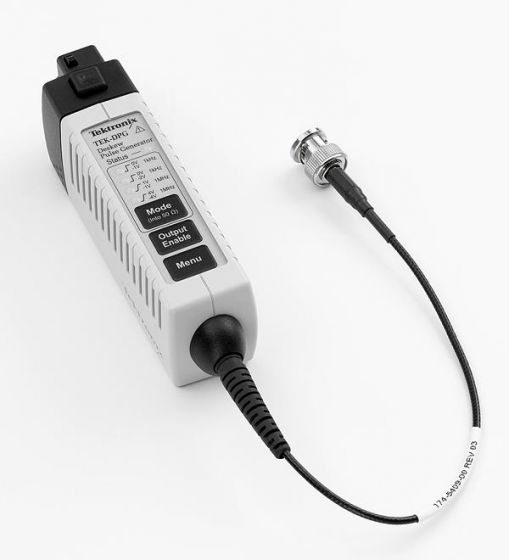

Генератор импульсов выравнивания перекоса TEK-DPG — это вспомогательное устройство, генерирующее сигналы для приборов Tektronix с интерфейсом TekVPI™, включая серии DPO/MSO/MDO3000 и серии DPO/MSO/MDO4000. осциллографы.
Генератор TEK-DPG подает исходный сигнал на устройство устранения перекоса для измерения мощности (номер по каталогу Tektronix 067-1686-xx), используемое для устранения перекоса популярных пробников Tektronix. Генератор и приспособление для устранения перекоса позволяют точно скорректировать разницу во времени между приборными каналами пробников тока и напряжения, что необходимо при использовании пробников в приложениях для измерения мощности.
TEK-DPG получает питание непосредственно от DPO3000. , осциллографы серии DPO/MSO4000 и DPO7000, использующие интерфейс пробника TekVPI.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | New |
