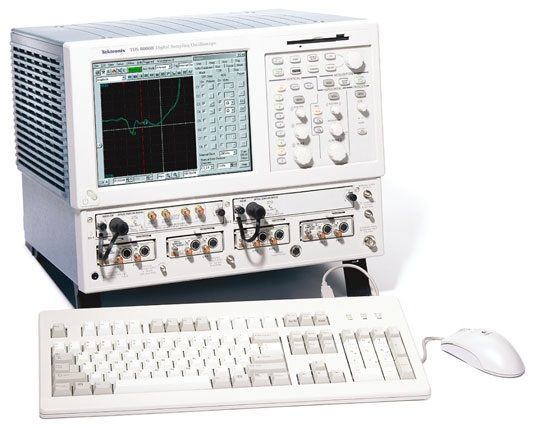

TDS8000B Цифровой осциллограф Tektronix

Дополнительные функции:

• Полоса пропускания от 0 до 70 ГГц.
• Полоса пропускания определяется подключаемыми модулями и может превышать 70 ГГц, если в сети станут доступны более высокоскоростные модули. Будущее
• Модули продаются отдельно
• Исключительное дрожание триггера и стабильность горизонтальной временной развертки
• Модульная архитектура
• Захват до восьми каналов
• Высокое разрешение и воспроизводимость измерений
• Комплексная, точная, автоматическая система измерения
• Интуитивно понятный пользовательский интерфейс: большой дисплей (10,4 дюйма), графический пользовательский интерфейс на базе Microsoft Windows

li>

• Windows 2000 для повышенной сетевой безопасности

Требования к электропитанию

• Напряжение и частота сети: от 100 до 240 В переменного тока ±10%, 50/60 Гц ., 115 В переменного тока ±10 %, 400 Гц.

Применения

• Тестирование полупроводников
• Определение импеданса и характеристик перекрестных помех (с использованием TDR)
• Высокоскоростная передача цифровых данных

Цифровой стробоскопический осциллограф TDS8000B предлагает широчайший набор встроенных функций измерения и обработки сигналов среди всех сверхширокополосных осциллографов. Обладая отличной повторяемостью измерений, исключительным вертикальным разрешением и высокой скоростью сбора данных и обновления отображения, TDS8000B является мощным измерительным инструментом для тестирования полупроводников, TDR-характеристик печатных плат, корпусов интегральных схем, кабелей и высокоскоростной цифровой связи.

Современная система регистрации сигналов

Современная временная база серии TDS8000 обеспечивает эквивалентную скорость развертки по времени от 1,0 пс/дел. до 5 мс/дел. при длине записи от 20 до 4000 точек и интервал выборки до 10 фемто-секунд (0,01 пс). Кроме того, временные развертки стробоскопических осциллографов серии 8000 могут быть привязаны к эталонной частоте 10 МГц, что обеспечивает большую долговременную стабильность. Эта возможность также позволяет синхронизировать несколько TDS8000B с другим тестовым оборудованием и/или тестируемым устройством.

TDS8000B предлагает два окна увеличения, при этом участки основной трассы повторно регистрируются с более высоким разрешением. для более тщательного изучения деталей. TDS8000B может похвастаться самой высокой частотой дискретизации среди стробоскопических осциллографов. Его многопроцессорная архитектура с выделенными для каждого канала цифровыми сигнальными процессорами (DSP) гарантирует высочайшую скорость сбора данных вне зависимости от количества захваченных каналов или выполненной обработки сигналов.

Модульность и гибкость

TDS8000B поддерживает большое и растущее семейство электрических и оптических съемных модулей. Эта модульная архитектура позволяет настроить прибор с нужными функциями для вашего приложения как сейчас, так и в будущем.

Электрические подключаемые модули включают в себя различные модули с типичной полосой пропускания до 70+ ГГц и специализированными функциями. такие как TDR для характеристики импеданса и перекрестных помех. Также доступны датчики с высокой пропускной способностью для создания полного решения для сбора данных.

Доступные оптические модули обеспечивают комплексные решения для оптических испытаний как для телекоммуникаций (от 155 Мбит/с до 43 Гбит/с), так и для передачи данных (FibreChannel, InfiniBand и Gigabit Ethernet), а также тестирование оптических сигналов общего назначения.

Непревзойденные возможности TDR

Благодаря модулю выборки TDR 80E04 TDS8000B обеспечивает непревзойденную производительность TDR на восьми каналах одновременно. . Каждый канал имеет независимый пошаговый генератор с возможностью выбора полярности, обеспечивающий непревзойденное время нарастания отраженного сигнала 35 пс. TDS8000B представляет собой единственную доступную на сегодняшний день дифференциальную систему TDR. Автоматическая прозрачная коррекция изменений амплитуды шага и смещения базовой линии гарантирует точность и повторяемость измерений импеданса.

Платформа стробоскопического осциллографа серии 8000

TDS8000B построен на платформе стробоскопического осциллографа Tektronix, которая сочетает в себе знакомые технологии ПК на базе MS Windows с технологией сбора данных мирового класса.

Эта платформа предоставляет широкий набор стандартных измерительных и коммуникационных интерфейсов (таких как GPIB, параллельный порт принтера, RS-232-C и последовательные порты USB и подключение к локальной сети Ethernet). Кроме того, платформа включает в себя несколько запоминающих устройств (гибкий диск, съемный жесткий диск и компакт-диск).

TDS8000B оснащен большим полноцветным дисплеем, который помогает различать детали осциллограммы. Цветовая градация данных сигнала добавляет третье измерение — плотность выборки — к вашим сборам и анализу сигналов.

Стробированный запуск, функция, которая позволяет исключить выбранные периоды времени из измерения, предлагается в качестве опции. .

Поскольку система поддерживает открытую среду MS Windows, новый уровень анализа данных может выполняться непосредственно на приборе с использованием имеющихся в продаже программных пакетов.

Кроме того, TekVISATM, стандартная функция программного обеспечения, позволяет управлять прибором программными приложениями (например, LabView, LabWindows, Visual Basic, Microsoft Excel, C и т. д.), работающими на приборе, или в сети внешних рабочих станций ПК, подключенных к прибору, без необходимости в аппаратном интерфейсе GPIB. Также поставляются драйверы Plug and Play для LabView и других программ.

Осциллографические оптические модули дискретизации серии 8000

Многоскоростной модуль дискретизации телекоммуникаций 80C01. -сигналы с длиной волны (от 1100 до 1650 нм) на скоростях 622, 2488 Мбит/с и 9,953 Гбит/с, а также тестирование общего назначения с оптической полосой пропускания до 20 ГГц. Благодаря возможности восстановления тактовой частоты 80C01 предоставляет решения для тестирования телекоммуникационных приложений со скоростями 622 и 2488 Мбит/с.

80C02 Высокопроизводительный модуль выборки для телекоммуникаций. Модуль 80C02 оптимизирован для тестирования длинных волн (от 1100 до 1650 нм) со скоростью 9,953 Гбит/с (SONET OC-192/SDH STM-64). Обладая широкой оптической полосой пропускания 30 ГГц (типовая), он также хорошо подходит для высокопроизводительных испытаний оптических компонентов общего назначения. Опционально 80C02 можно настроить с восстановлением тактовой частоты, которое поддерживает телекоммуникационные стандарты 9,953 Гбит/с.

80C07B Многоскоростной оптический модуль дискретизации для передачи данных и телекоммуникаций — модуль 80C07B имеет широкую длину волны (от 700 до 1650 нм). многоскоростной модуль оптической выборки, оптимизированный для тестирования сигналов передачи данных/телекоммуникаций со скоростью от 155 до 2500 Мбит/с. Благодаря усиленной конструкции O/E-преобразователя этот модуль обеспечивает превосходное отношение сигнал/шум, позволяя пользователям исследовать маломощные оптические сигналы. 80C07B может быть опционально сконфигурирован с восстановлением тактовой частоты, поддерживающим скорости 155, 622, 1063, 1250, 2125, 2488, 2500 и 2666 Мбит/с.

80C08C Многоскоростной оптический модуль выборки данных и телекоммуникаций с Упреждающая коррекция ошибок 10 GbE — модуль 80C08C представляет собой многоскоростной модуль оптической выборки с широкой длиной волны (от 700 до 1650 нм), обеспечивающий тестирование скорости передачи данных для приложений 10GbE со скоростью 9,953, 10,3125, 11,0957 Гбит/с и приложений 10G Fibre Channel со скоростью 10,51875 Гбит/с. с. 80C08C также обеспечивает тестирование телекоммуникационных скоростей на 9,953, 10,664 и 10,709 Гбит/с. Благодаря усиленной конструкции O/E-преобразователя этот модуль обеспечивает превосходное отношение сигнал/шум и высокую оптическую чувствительность, что позволяет пользователям исследовать оптические сигналы с низким уровнем мощности. 80C08C можно дополнительно настроить с параметрами восстановления тактовой частоты, которые могут поддерживать любую стандартную или определяемую пользователем скорость в непрерывном диапазоне от 9,8 до 12,6 Гбит/с.

80C10 Оптический модуль дискретизации 65 ГГц 40 Гбит/с с 43 Гбит/с ITU -T Прямая коррекция ошибок G.709 — модуль 80C10 обеспечивает интегрированную и выбираемую фильтрацию эталонного приемника, позволяя проводить испытания на соответствие на длинах волн 1310 нм или 1550 нм для скоростей 39,813 Гбит/с (OC-768/STM-256) и 43,018 Гбит/с (43 Гбит/с ITU- TG.709 FEC). В дополнение к частоте фильтрации пользователь также может выбрать полосу пропускания 30 ГГц или 65 ГГц для оптимального соотношения шума и полосы пропускания для точной характеристики сигнала.

80C11 Многоскоростной оптический модуль дискретизации для передачи данных и телекоммуникаций — Модуль 80C11 представляет собой длинноволновый (от 1100 до 1650 нм) многоскоростной оптический модуль выборки, оптимизированный для тестирования стандартных скоростей передачи данных и телекоммуникаций 10 Гбит/с на скоростях 9,953, 10,3125, 10,51875, 10,664, 10,709 и 11,0957 Гбит/с. Обладая широкой оптической полосой пропускания до 30 ГГц (типичное значение), он хорошо подходит для тестирования высокопроизводительных оптических компонентов общего назначения со скоростью 10 Гбит/с. Опционально 80C11 можно настроить с параметрами восстановления тактовой частоты, которые могут поддерживать любую стандартную или определяемую пользователем скорость в непрерывном диапазоне от 9,8 до 12,6 Гбит/с.

80C12 Многоскоростной оптический модуль дискретизации для передачи данных и телекоммуникаций — Модуль 80C12 представляет собой многоскоростной модуль оптической выборки с широкой длиной волны (от 700 до 1650 нм), обеспечивающий многоскоростное тестирование телекоммуникаций и систем передачи данных. Этот чрезвычайно гибкий модуль может быть сконфигурирован для поддержки приложений с более низкой скоростью передачи данных (от 1 до 4 Гбит/с) или широкого спектра приложений со скоростью 10 Гбит/с. К приложениям с низкой скоростью передачи данных относятся: FibreChannel 1, 2 и 4 Гбит/с и стандарты мультиплексирования с разделением по длине волны «на 4», такие как 10GBase-X4 и 4-канальный FibreChannel 10 Гбит/с. Поддерживаемое приложение 10 Гбит/с включает в себя как приложение для передачи данных, так и приложение для телекоммуникаций. Поддерживаемые приложения передачи данных 10 Гбит/с включают приложения 10GbE со скоростью 9,953, 10,3125, 11,0957 Гбит/с и приложения 10G Fibre Channel со скоростью 10,51875 Гбит/с. 80C12 также обеспечивает тестирование телекоммуникационных скоростей на 9,953, 10,664 и 10,709 Гбит/с. Благодаря усиленной конструкции O/E-преобразователя этот модуль обеспечивает превосходное отношение сигнал/шум и высокую оптическую чувствительность, что позволяет пользователям исследовать оптические сигналы с низким уровнем мощности. Восстановление тактовой частоты для осциллографа 80C12 обеспечивается с помощью модуля 80A05 (продается отдельно).

Электрические модули стробоскопических осциллографов серии 8000

Модуль стробоскопов 80E01 — одноканальный модуль 80E01 с полосой пропускания 50 ГГц. модуль выборки. 80E01 имеет измеренную полосу пропускания 50 ГГц или более и расчетное время нарастания 7,0 пс или менее. Отображаемый шум обычно составляет 1,8 мВСКЗ. Гнездовой разъем 2,4 мм на передней панели и адаптер (штекер 2,4 мм на гнездо 2,92 мм) обеспечивают совместимость с системами разъемов SMA.

80E02 Модуль дискретизации с низким уровнем шума. -канальный модуль дискретизации с частотой 12,5 ГГц, специально разработанный для малошумящих измерений в цифровых коммуникационных приложениях и характеристиках устройств. Он обеспечивает время нарастания сбора данных 28 пс и обычно 400 мкВскз отображаемого шума. 80E02 — идеальный прибор для приложений с низким уровнем шума. Типичными приложениями для 80E02 являются захват и отображение характеристик переключения высокоскоростных цепей связи, выполнение точных статистических измерений шума сигнала и джиттера синхронизации сигнала или получение стабильных измерений синхронизации быстрых цифровых ИС.

Модуль выборки 80E03 — 80E03 — это двухканальный модуль дискретизации с частотой 20 ГГц. Этот модуль дискретизации обеспечивает время нарастания сбора данных 17,5 пс.

80E04 Модуль дискретизации TDR — 80E04 представляет собой двухканальный модуль дискретизации 20 ГГц с возможностью TDR. Этот модуль выборки обеспечивает время нарастания сбора данных 17,5 пс при типичной эквивалентной полосе пропускания 20 ГГц. Функция TDR обеспечивает высокое разрешение с истинной дифференциальной способностью и быстрое время нарастания кривой TDR 35 пс.

Модуль дискретизации 80E06 70+ ГГц — 80E06 представляет собой одноканальный модуль, 70+ ГГц (стандартная полоса пропускания). модуль дискретизации с рассчитанным временем нарастания 5,0 пс. Типичный среднеквадратичный шум составляет 1,8 мВ. Этот модуль отбора проб оснащен разъемом на передней панели 1,85 мм (тип V) и прецизионным адаптером на 2,92 мм с оконечной нагрузкой 50 Ом. Можно заказать удлинительные кабели длиной 1 или 2 метра для удаленного управления модулем дискретизации от базового блока стробоскопического осциллографа.

80A05 Модуль восстановления электрического тактового сигнала — 80A05 обеспечивает восстановление тактового сигнала для электрических сигналов, а также для внутреннего запуск на восстановленных часах. Модуль восстанавливает часы из последовательных потоков данных для всех наиболее распространенных электрических стандартов в диапазоне от 50 Мбит/с до 4,26 Гбит/с. Вариант 10G добавляет поддержку стандартных скоростей до 12,6 Гбит/с. Модуль принимает на вход как несимметричные, так и дифференциальные сигналы, обеспечивая восстановление как несимметричных, так и дифференциальных тактовых импульсов. Этот модуль также служит в качестве модуля восстановления тактовой частоты для 80C12.
