TDS3064B Цифровой осциллограф Tektronix

Дополнительные функции:

• Полоса пропускания: 600 МГц
• Каналы: 4
• Частота дискретизации: 5 Гвыб/с
• >Длина записи: 10 000 точек
• Разрешение по вертикали: 9 бит
• Скорость непрерывного захвата сигнала 3600 осц/с
• Полноцветный ЖК-дисплей VGA
• 25 автоматических измерений
• Стандарт БПФ
• Многоязычный пользовательский интерфейс
• Графический пользовательский интерфейс QuickMenu для простоты эксплуатации
• WaveAlert™ Automatic Waveform Anomaly Обнаружение
• Дополнительная работа от внутренней батареи до 3 часов
• Подключаемый принтер для портативного документирования результатов
• Интерфейс TekProbe™ поддерживает активные, дифференциальные и токовые датчики для Автоматическое масштабирование и единицы измерения

Решения OpenChoice® упрощают управление прибором, документирование и анализ

• Удаленное управление через Интернет e*Scope®
• Встроенный порт Ethernet
• GPIB, RS232, VGA
• ПО TDSPCS1 OpenChoice
• ПО WaveStar™
• Интеграция со сторонними Программное обеспечение

Прикладные модули для специализированного анализа

• Модуль расширенного анализа
• Модуль предельных испытаний
• Тестирование телекоммуникационных масок Модуль
• Расширенный видеомодуль
• Последовательный цифровой видеомодуль 601

Применения:

• Цифровой дизайн, отладка и тестирование
• Видеоустановка и обслуживание
• Проектирование источников питания
• Образование и обучение
• Тестирование телекоммуникационных масок
• Производственные испытания

TDS3000B сочетает в себе мощь DPO, технологию цифровой выборки в реальном времени (DRT), обнаружение аномалий формы сигнала WaveAlert, решения для документирования и анализа OpenChoice, а также пять специализированных модулей в одном легкая конструкция с питанием от батареи.

DPO обеспечивает более высокий уровень понимания сложных сигналов

DPO серии TDS3000B обеспечивает непрерывную скорость захвата формы волны 3600 осц/с для захвата глитчей и нечастых событий в три раза быстрее, чем сопоставимые осциллографы. Некоторые поставщики осциллографов заявляют о высокой скорости захвата осциллограмм за короткие промежутки времени, но только DPO могут обеспечить такую высокую скорость захвата осциллограмм на постоянной основе, что позволяет сэкономить минуты, часы или даже дни за счет быстрого выявления характера сбоев, что позволяет применять расширенные триггеры для изолировать их.

Кроме того, градация интенсивности в реальном времени TDS3000B DPO выделяет детали «истории» активности сигнала, облегчая понимание характеристик захваченных сигналов.

Более высокие скорости требуют большей пропускной способности

Вы сталкиваетесь с более высокими тактовыми частотами и периферийными скоростями, все более сложными сигналами и растущим давлением времени выхода на рынок. Чем выше полоса пропускания вашего осциллографа, тем точнее воспроизведение вашего сигнала. Серия TDS3000B предлагает широкий диапазон полос пропускания от 100 МГц до 600 МГц, чтобы наилучшим образом удовлетворить потребности ваших самых требовательных проектов, чтобы вы могли выполнять свои задачи вовремя и с уверенностью.

Быстрая отладка и характеризация Сигналы с технологией дискретизации DRT и интерполяцией Sin(x)/x

Серия TDS3000B сочетает в себе уникальную цифровую технологию дискретизации в реальном времени (DRT) с интерполяцией sin(x)/x, что позволяет точно характеризовать широкий диапазон типов сигналов на всех каналах одновременно.
Эта технология выборки позволяет захватывать высокочастотную информацию, такую как выбросы и аномалии фронтов, которая ускользает от других осциллографов этого класса, а интерполяция sin(x)/x обеспечивает точную реконструкция каждой волны. Результат — полное представление вашего сигнала для ускорения отладки и определения характеристик.

Расширенные возможности устранения неполадок

Обнаружение аномалий формы сигнала WaveAlert™ ускоряет выполнение задач по устранению неполадок, помогая найти неуловимые проблемы быстрее. Обнаружение WaveAlert отслеживает входящие сигналы на всех каналах и обнаруживает и выделяет любую форму волны, которая отклоняется от нормальной регистрируемой формы волны. Поскольку осциллограф TDS3000B может останавливать сбор данных, издавать звуковой сигнал, делать распечатку или сохранять осциллограмму при обнаружении аномалии, вы можете запускать тесты в течение длительного времени — даже в автоматическом режиме — для обнаружения этих сложных, очень редких отказов.

Простое и быстрое документирование и анализ

Решения OpenChoice® обеспечивают простую и полную интеграцию осциллографа и ПК. Используя стандартный встроенный порт Ethernet, дистанционное управление через Интернет e*Scope® позволяет вам управлять осциллографом TDS3000B из любого места, используя Интернет и ваш ПК. Благодаря дополнительному коммуникационному модулю TDS3GV, гибкому диску, программному обеспечению TDSPCS1 OpenChoice и интеграции со сторонним программным обеспечением, серия TDS3000B предоставляет вам несколько вариантов для простого захвата, передачи, документирования и анализа результатов измерений. Эта бесшовная интеграция расширяет возможности и ценность этих великолепно спроектированных и доступных осциллографов.

Гибкие функции для любого приложения

Дополнительные модули приложений позволяют превратить ваш осциллограф в специализированный инструмент для ограничения тестирования, тестирования телекоммуникационных масок и устранения неполадок видео.

А благодаря легкому, компактному размеру и аккумулятору осциллографы серии TDS3000B можно использовать везде, где это необходимо. Он весит всего 4,5 кг (9,8 фунта) с установленной батареей. Используйте дополнительный подключаемый термопринтер, чтобы мгновенно задокументировать свою работу, даже в полевых условиях.

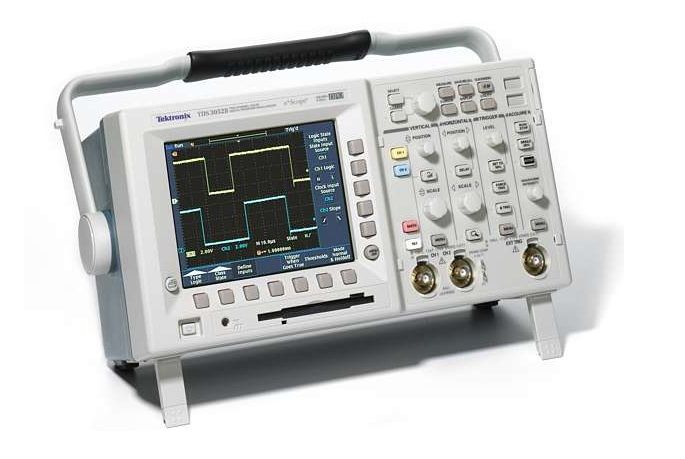

Изображение является представлением выбора. Подробную информацию о продукте см. в спецификациях.

Технические характеристики
