Характеристики
- Полоса пропускания: 500 МГц
- 4 канала
- 5 Гвыб/с Максимальная частота дискретизации в реальном времени, с sin(x) /x Интерполяция
- Стандартная длина записи 10 000 на всех каналах
- Скорость непрерывного захвата сигнала 3600 осц/с
- Набор расширенных триггеров
- Хост-порт USB на передней панели для удобного хранения и передачи данных измерений
- 25 автоматических измерений
- Стандарт БПФ
- Многоязычный пользовательский интерфейс
- Автоматическое обнаружение аномалий сигнала WaveAlert®
- Интерфейс TekProbe® поддерживает активные, дифференциальные и токовые пробники для автоматического масштабирования и единиц измерения.
- Легкая конструкция для удобства транспортировки
- Дополнительно внутренний работа от батареи обеспечивает до трех часов работы без сетевого питания
Приложения
- Цифровой дизайн и отладка
- Установка и обслуживание видео
- Проектирование источника питания
- Образование и обучение
- Тестирование телекоммуникационных масок
- Производственные испытания
- Общие стендовые испытания

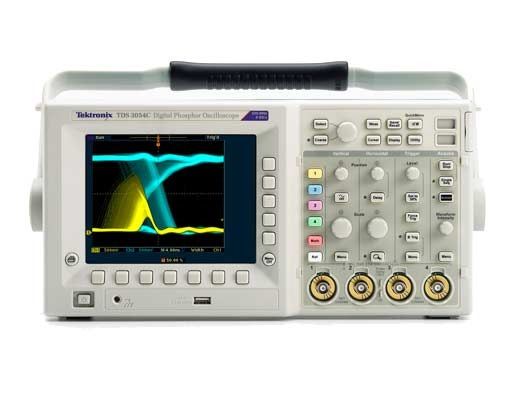

Серия TDS3000C предлагает высокую скорость непрерывного захвата сигналов, что экономит ваше время за счет быстрого выявления характера неисправностей, поэтому для их изоляции можно применять расширенные триггеры. Градация интенсивности в реальном времени выделяет детали истории активности сигнала, облегчая понимание характеристик захваченных сигналов. В отличие от других сопоставимых осциллографов, история сохраняется даже после остановки сбора данных.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | Used |
| Channels | 4 |
| Frequency | 500 MHz |
| Record Length | 10 kPts |
| Sampling Rate | 5 GS/s |
