Характеристики:
- Полоса пропускания: 300 МГц
- 4 канала
- 2,5 Гвыб/с Максимальная частота дискретизации в реальном времени, с sin(x)/ x Интерполяция
- Стандартная длина записи 10 000 на всех каналах
- Скорость непрерывного захвата сигнала 3600 осц/с
- Набор расширенных триггеров
- Хост-порт USB на передней панели для удобного хранения и передачи данных измерений
- 25 автоматических измерений
- Стандарт БПФ
- Многоязычный пользовательский интерфейс
- Автоматическое обнаружение аномалий сигнала WaveAlert®
- Интерфейс TekProbe® поддерживает активные, дифференциальные и токовые пробники для автоматического масштабирования и единиц измерения
- Легкая конструкция для удобства транспортировки
- Дополнительный внутренний аккумулятор работы обеспечивает до трех часов без сетевого питания
Применения:
- Цифровой дизайн и отладка
- Установка и обслуживание видео
- Проектирование источника питания
- Образование и обучение
- Тестирование телекоммуникационных масок
- Производственные испытания
- Общие стендовые испытания
Технические характеристики:
- 300 МГц
- 2,5 Гвыб/с
- 10 кбит/с

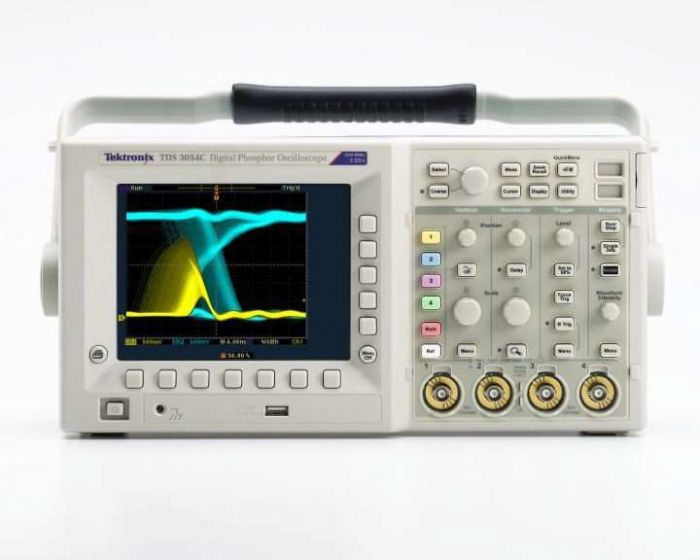

TDS3034C обеспечивает высокую скорость непрерывного захвата сигналов, что экономит ваше время за счет быстрого выявления характера неисправностей, поэтому для их изоляции можно применять расширенные триггеры. Градация интенсивности в реальном времени выделяет детали истории активности сигнала, облегчая понимание характеристик захваченных сигналов. В отличие от других сопоставимых осциллографов, история сохраняется даже после остановки сбора данных.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | Used |
| Channels | 4 |
| Frequency | 300 Hz |
| Record Length | 10 kPts |
| Sampling Rate | 2.5 GS/s |
