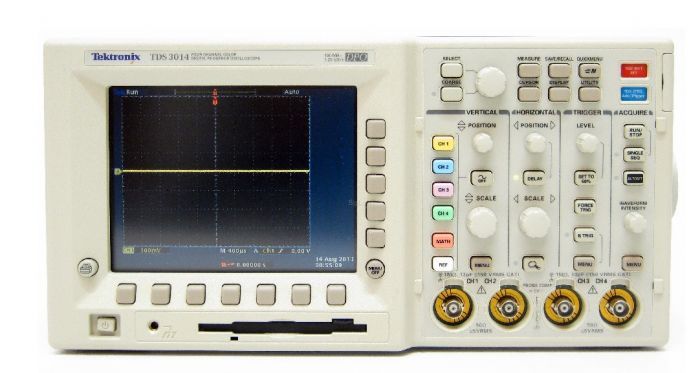

TDS3014 Цифровой осциллограф Tektronix

Дополнительные функции:

• Полоса пропускания: 100 МГц
• Количество каналов: 4
• Частота дискретизации на каждом канале: 1,25 Гвыб/с
• Длина записи: 10 кбит/с
• Полноцветный ЖК-дисплей VGA
• Встроенный дисковод для гибких дисков для удобного хранения и документирования
• 21 автоматический замер
• Стандартный порт Centronics на всех моделях для быстрого и удобного создания бумажных копий
• 9-битное вертикальное разрешение
• Многоязычный пользовательский интерфейс
• QuickMenu User Режим интерфейса для быстрой и простой работы
• Расширенные триггеры, такие как Glitch, Width и Logic
• Тестирование телекоммуникационных масок (TMT)
• Быстрое преобразование Фурье ( БПФ) для частотного и гармонического анализа
• Поддержка активных пробников, дифференциальных пробников и токовых пробников с автоматическим масштабированием и единицами измерения
• Дополнительные модули для RS-232, GPIB, LAN или VGA Коммуникационные порты

Применения:

• Производство телекоммуникаций (Прикладной модуль тестирования телекоммуникационных масок для проверки соответствия требованиям ITU-T G.703 и ANSI T1.102). [До скоростей STS-1])
• Цифровой дизайн и отладка
• Дизайн и обслуживание видео (модули видеоприложений предлагают счетчик строк, HDTV и настраиваемый запуск видео, масштабные сетки для отображения видео, Преобразование SDI в аналоговое видео с композитным и компонентным выходами, идентификацией видеоизображения и вектороскопом)
• Промышленный электронный дизайн
• Конструкция источника питания
• Подключенные приборы (10Base-T модули LAN, GPIB и VGA с RS-232)
• Высокомобильная среда (дополнительный аккумулятор для удобного использования в полевых условиях или вдали от рабочего места)

TDS Осциллографы 3000 — это самые дешевые и самые портативные осциллографы с цифровым люминофором (DPO). Теперь каждый инженер-конструктор и техник может воспользоваться огромными преимуществами DPO. DPO обеспечивают новый уровень понимания, который упрощает работу со сложными сигналами. DPO отображают, хранят и анализируют в режиме реального времени три измерения информации о сигнале: амплитуду, время и распределение амплитуды во времени.

Преимущества DPO
DPO имеют цветной дисплей с градацией интенсивности, который предоставляет информацию о частоте появления амплитуд и ширин сигнала. Это помогает пользователю обнаруживать и характеризовать аномалии формы сигнала, которые могут быть неуловимы на традиционных цифровых запоминающих осциллографах. Высокая скорость обновления DPO также упрощает захват и отображение нечастых сигналов или их вариаций.

Быстрое обучение и быстрое использование
Графический пользовательский интерфейс TDS серии 3000 предлагает новый режим работы под названием QuickMenu. Этот пользовательский интерфейс с быстрым доступом обеспечивает доступ к основным элементам управления осциллографа нажатием одной кнопки.

Гибкие функции для любого приложения
Портативный форм-фактор позволяет брать прибор с собой, где бы он ни находился. нужный. Коммуникационный и прикладной модули позволяют настраивать прибор для конкретных приложений или обновлять его без возврата производителю. Интерфейс TekProbe® уровня II обеспечивает питание ряда аксессуаров для конкретных приложений.

Прикладные модули
Благодаря концепции прикладных модулей приборы серии TDS 3000 можно легко адаптировать к потребностям Пользователь. Эти модули легко устанавливаются пользователем. При включении прицел показывает, какие модули установлены. В настоящее время для серии TDS 3000 доступно пять прикладных модулей: модуль проверки телекоммуникационной маски, модуль БПФ, модуль расширенного триггера, цифровой видеомодуль 601 и расширенный видеомодуль. Кроме того, доступны три коммуникационных модуля: модуль 10Base-T LAN/RS-232, модуль GPIB/RS-232 и модуль VGA/RS-232. Порт Centronics является стандартным.

Технические характеристики
