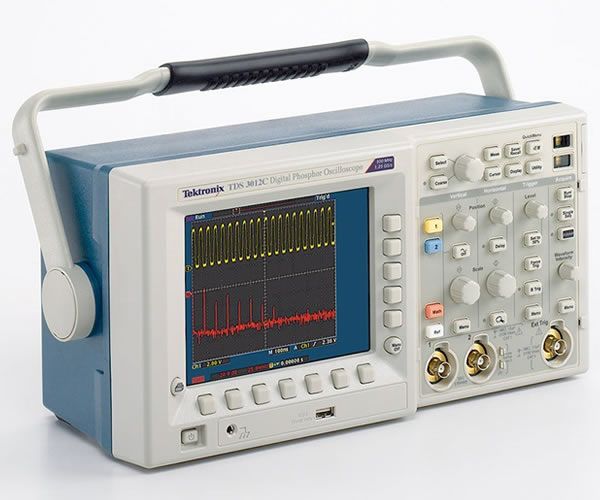

TDS3012C Цифровой осциллограф Tektronix

Характеристики:

• Полоса пропускания: 100 МГц
• 2 канала
• 1,25 Гвыб/с Максимальная частота дискретизации в реальном времени
• Скорость непрерывного захвата сигнала 3600 осц./с
• Полноцветный ЖК-дисплей VGA
• Стандартная длина записи 10 тыс. кадров в секунду на всех каналах
• Непрерывный захват сигнала 3600 осц.с/с скорость
• Набор расширенных триггеров
• Хост-порт USB на передней панели для удобного хранения и передачи данных измерений
• 25 автоматических измерений
• БПФ стандартный
• Многоязычный пользовательский интерфейс WaveAlert® для автоматического обнаружения аномалий формы сигнала
• Интерфейс TekProbe® поддерживает активные, дифференциальные и токовые пробники для автоматического масштабирования и единиц измерения
• Легкая конструкция для легкость транспортировки
• Дополнительная внутренняя батарея обеспечивает до трех часов работы без сетевого питания

Применения:

• Цифровой дизайн и отладка
• Видеоустановка и обслуживание
• Проектирование источников питания
• Образование и обучение
• Тестирование телекоммуникационных масок
• Производственное тестирование

li>

• Общее лабораторное тестирование

Дополнительные прикладные модули для специализированного анализа (продаются отдельно):

• Расширенный модуль анализа
• Модуль тестирования предельных значений
• Модуль тестирования телекоммуникационной маски
• Расширенный видеомодуль
• Последовательный цифровой видеомодуль 601

DPO обеспечивают более уровень понимания сложных сигналов
Серия TDS3000C обеспечивает высокую скорость захвата формы сигнала на постоянной основе, что экономит ваше время за счет быстрого выявления характера сбоев, поэтому для их изоляции можно применять расширенные триггеры.

Оценка интенсивности в режиме реального времени выделяет детали истории активности сигнала, что упрощает понимание характеристик захваченных сигналов. В отличие от других сопоставимых осциллографов, история сохраняется даже после прекращения сбора данных.

Быстрая отладка и характеристика сигналов с помощью технологии дискретизации DRT и интерполяции sin (x)/x
Серия TDS3000C сочетает в себе уникальные цифровые действительные данные. -технология дискретизации во времени (DRT) с интерполяцией sin(x)/x, позволяющая точно характеризовать широкий диапазон типов сигналов на всех каналах одновременно. В осциллографах серии TDS3000C частота дискретизации не меняется при включении дополнительных каналов, в отличие от других сопоставимых осциллографов. Эта технология выборки позволяет захватывать высокочастотную информацию, такую как глитчи и краевые аномалии, которые ускользают от других осциллографов этого класса, а интерполяция sin(x)/x обеспечивает точную реконструкцию каждого сигнала.

Ищите непреднамеренный шум в цепи с помощью функции БПФ серии TDS3000C. Пользовательский запуск по видеосигналу позволяет серии TDS3000C выполнять запуск по таким стандартам, как RS-343 (частота сканирования 26,2 кГц).

Серия TDS3000C обеспечивает непревзойденную скорость тестирования линейных карт связи. Telecom QUICKMENU объединяет все часто используемые функции тестирования телекоммуникаций в одном меню.

Простота настройки и использования
При работе в сжатые сроки вам нужен интуитивно понятный осциллограф, вы хотите минимизировать время провел обучение и переучивание, как использовать его. Осциллографы серии TDS3000C помогают сократить время обучения. Простая навигация и специальные элементы управления на передней панели позволяют быстро добраться до нужного места, чтобы вы тратили меньше времени на обучение и больше времени на выполнение поставленной задачи. Серия TDS3000C с модулем TDS3LIM идеальна для производственных тестовых приложений, где требуется быстрое принятие решений «годен/не годен».

Простое документирование и анализ
Серия TDS3000C оснащена портом USB. хост-порт, чтобы вы могли легко сохранять и передавать данные измерений на свой ПК.

ПО OpenChoice® для связи с ПК позволяет вам просто загружать изображения экрана и данные сигналов в отдельное настольное приложение или непосредственно в Microsoft Word и Excel.

Если вы предпочитаете не использовать ПК для анализа, серия TDS3000C стандартно поставляется с 25 автоматическими измерениями, математическими функциями сложения, вычитания, деления и умножения осциллограмм и быстрым преобразованием Фурье (БПФ). ). В отличие от других сопоставимых осциллографов, математические и измерительные функции серии TDS3000C позволяют использовать всю длину записи сбора данных или выделить определенное событие в процессе сбора данных.

Управление прибором
Использование встроенного порта Ethernet, e *Пульт дистанционного управления Scope через Интернет позволяет управлять осциллографом серии TDS3000C из любого места, используя Интернет и ПК.

Работайте там, где вам нужно
Серия TDS3000C обладает мощностью DPO в компактном корпусе глубиной всего 5,9 дюйма (149 мм), освобождая ценное место на рабочем столе. А когда вам нужно переместить осциллограф в другую лабораторию, его портативная конструкция весом 7 фунтов (3,2 кг) упрощает транспортировку. Если ваша работа требует еще большей мобильности, дополнительный аккумулятор обеспечит до трех часов работы без сетевого питания.
