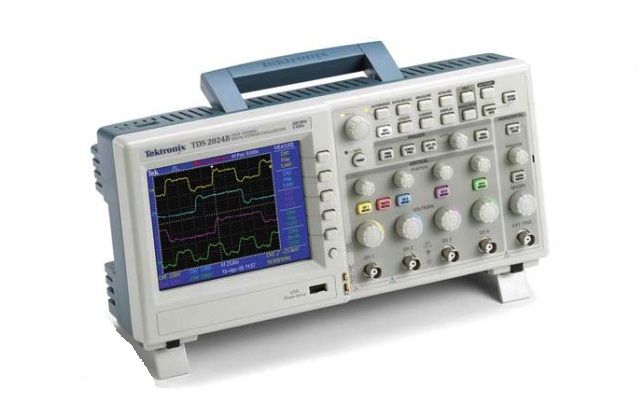

TDS2024B Цифровой осциллограф Tektronix

Дополнительные функции:

• Полоса пропускания: 200 МГц
• 4 канала и вход внешнего триггера
• Частота дискретизации 2,0 Гвыб/с в реальном времени
• Длина записи: 2,5 кбит/с
• Цветной дисплей
• Съемное хранилище данных через USB-порт на передней панели
• Бесшовное подключение к ПК через USB-порт для устройств с Программное обеспечение OpenChoice® и NI SignalExpress® для ПК
• Расширенные функции запуска, включая запуск по ширине импульса и запуск по видеосигналу с выбором строки
• Стандартное БПФ для всех моделей
• 11 автоматических измерений
• Многоязычный пользовательский интерфейс и контекстно-зависимая справка
• Прямая печать на всех PictBridge®-совместимых принтерах через USB-порт

Приложения:

• Проектирование и отладка
• Образование и обучение
• Производственные испытания и контроль качества
• Обслуживание и ремонт

Характеристики

• Разрешение по вертикали: 8 бит
• Чувствительность по вертикали: от 2 мВ до 5 В/дел на всех моделях с откалиброванной точной регулировкой
• Точность по вертикали постоянного тока: +3 % для всех моделей
• Вертикальное масштабирование: расширение или сжатие по вертикали текущего или остановленного сигнала
• Максимальное входное напряжение: 300 В среднеквадратичного значения CAT II, снижение на 20 дБ/декада выше 100 кГц до 13 Впик- пиковый переменный ток при 3 МГц
• Диапазон положений: от 2 мВ до 200 мВ/дел +2 В, >200 мВ до 5 В/дел +50 В
• Ограничение полосы пропускания: 20 МГц для всех моделей
• Входная связь: переменный ток, постоянный ток, земля на всех моделях
• Входной импеданс: 1 МОм параллельно с 20 пФ
• Диапазон временной развертки: 2,5 нс до 50 с/дел.
• Точность временной развертки: 50 миллионных долей
• Горизонтальное масштабирование: горизонтальное расширение или сжатие активной или остановленной формы волны
• Интерфейсы ввода/вывода: USB Порты: включены во все модели: 2 порта USB 2.0, хост-порт USB на передней панели поддерживает USB-флеш-накопители, порт USB-устройства на задней панели прибора поддерживает подключение к ПК и всем принтерам, совместимым с PictBridge.
• Справочная форма волны Дисплей: (2) 2,5 тыс. опорных сигналов.
• Хранилище сигналов на USB-накопителе: 96 или более опорных сигналов на 8 МБ.
• Установки без USB-накопителя: 10 на передней панели настройки
• Настройки с USB-накопителем: 4000 или более настроек передней панели на 8 МБ
• Экранные изображения с USB-накопителя: 128 или более экранных изображений на 8 МБ (количество изображений зависит от выбранного формата файла)
• Сохранить все на USB-накопителе: 12 или более операций «Сохранить все» на 8 МБ. Одна операция «Сохранить все» создает от 3 до 9 файлов (настройка, изображение, а также по одному файлу для каждого отображаемой формы сигнала)

Доступная цифровая точность
Благодаря полосе пропускания до 200 МГц и максимальной частоте дискретизации 2 Гвыб/с никакой другой цветной цифровой запоминающий осциллограф не предлагает такую большую полосу пропускания и частоту дискретизации для цена. Осциллографы серии TDS1000B и TDS2000B обеспечивают точный сбор данных в режиме реального времени вплоть до полной полосы пропускания, одинаковую длину записи при всех настройках временной развертки, расширенные функции запуска для выделения интересующих сигналов и 11 стандартных автоматических измерений на всех моделях. Их быстрое преобразование Фурье (БПФ) и математические функции сложения, вычитания и умножения сигналов позволяют анализировать, определять характеристики и устранять неполадки в цепях.

Быстрый и простой захват сигналов
Простой пользовательский интерфейс с классическими элементами управления в аналоговом стиле делает эти инструменты простыми в использовании, сокращая время обучения и повышая эффективность. Инновационные функции, такие как меню автоматической настройки, мастер проверки датчиков, контекстно-зависимое меню справки и цветной ЖК-дисплей (серия TDS2000B), оптимизируют настройку и работу прибора.

Гибкая передача данных
через USB порты хоста и устройства, обеспечивающие съемное хранилище данных, простое подключение к ПК и прямую печать, ни один другой цветной или монохромный цифровой осциллограф не предлагает такой гибкости и простоты передачи данных по цене.

Простое документирование и анализ
Легкий сбор, сохранение и анализ результатов измерений с помощью программного обеспечения OpenChoice® PC Communications. Просто загрузите изображения экрана и данные сигналов в отдельное настольное приложение или непосредственно в Microsoft Word и Excel.

В дополнение к OpenChoice программное обеспечение National Instruments SignalExpress Tektronix Edition предоставляет расширенные возможности, в том числе расширенный анализ, дистанционное управление осциллографом и анализ сигналов в реальном времени. В качестве альтернативы, если вы предпочитаете не использовать ПК, вы можете просто распечатать изображение напрямую на любом принтере, совместимом с PictBridge, через порт устройства USB.
