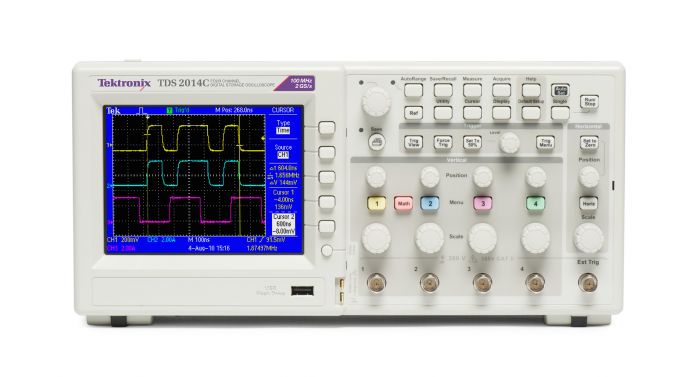

TDS2014C Цифровой осциллограф Tektronix

Характеристики:

• Полоса пропускания: 100 МГц
• 4 канала
• Частота дискретизации 2 Гвыб/с на всех каналах
• 2,5 тыс. точек длины записи на всех каналах
• Расширенные функции запуска, включая запуск по ширине импульса и запуск по видео с выбором строки
• 16 автоматических измерений и БПФ-анализ для упрощения анализа формы сигнала
• Встроенное тестирование предельных значений формы волны
• Автоматическая расширенная функция регистрации данных
• Автоматическая настройка и автоматический диапазон сигналов
• Встроенная контекстно-зависимая справка
• Мастер проверки датчиков
• Многоязычный пользовательский интерфейс
• 5,7-дюймовый (144 мм) активный цветной TFT-дисплей
• Небольшие размеры и малый вес -глубина всего 124 мм (4,9 дюйма)

Подключение

• Хост-порт USB 2.0 на передней панели для быстрого и удобного хранения данных
• Порт устройства USB 2.0 на задней панели для удобного подключения к ПК или прямой печати на PictBridge®-совместимом принтере
• Включает программное обеспечение LabVIEW SignalExpress™ TE Limited Edition от National Instrument и программное обеспечение Tektronix OpenChoice® для подключения вашего рабочего стола

Благодаря моделям с двумя или четырьмя каналами и полосой пропускания от 50 до 200 МГц серия Tektronix TDS2000C обеспечивает инженерам столь необходимую производительность по доступной цене. . Каждая модель серии TDS2000C обеспечивает цифровую выборку в реальном времени, при этом каждый канал обеспечивает как минимум 10-кратную передискретизацию. В отличие от других конкурирующих осциллографов на рынке, частота дискретизации TDS2000C не снижается, когда пользователи включают дополнительные каналы, эффективно гарантируя, что каждый канал точно захватывает сигналы до полной полосы пропускания осциллографа.

Пользовательский интерфейс включает в себя меню автоматической настройки, встроенная справочная система, мастер проверки датчика и оптимизированная настройка прибора и работа с ним. Функции включают расширенный запуск для быстрого захвата событий в сочетании с расширенными математическими возможностями и теперь 16 автоматических измерений для быстрого анализа.

Возможности, добавленные в серию TDS2000C, предназначенные для повышения производительности, включают регистрацию данных и тестирование предельных значений. После того как пользователь настроил условия запуска, регистрация данных позволяет осциллографу сохранять все запущенные формы сигналов вместе с информацией о метках времени на флэш-накопитель USB в течение заданного пользователем периода времени (до 8 часов). Это полезно для приложений, которые требуют, чтобы инженеры контролировали устройства в течение длительных периодов времени для характеристики и стресс-тестирования, сохраняя при этом результаты измерений для последующего анализа.

Tektronix также представляет ряд пассивных пробников для серии TDS2000C. Они обеспечивают снижение нагрузки на цепь, что, по словам компании, обычно считается главным требованием клиентов. Входная емкость составляет 12 пФ, а небольшой форм-фактор включает в себя головку щупа диаметром 3,8 мм, что позволяет проводить измерения в ограниченном пространстве и обеспечивает лучшую видимость измеряемых точек.

Щуп соответствует строгим требованиям UL по безопасности продукции и имеет более длинный острый наконечник для исследования деталей с более тонкой геометрией. Для обслуживания и обучения доступны мультиупаковки с 10 или 50 датчиками, что позволяет снизить цену на датчик до 20 процентов.

Необходимая производительность по доступной цене

Серия цифровых запоминающих осциллографов TDS2000C предлагает доступную производительность в компактном корпусе. Осциллографы серии TDS2000C со стандартными функциями, включая подключение через USB, 16 автоматических измерений, тестирование предельных значений, регистрацию данных и контекстно-зависимую справку, помогут вам сделать больше за меньшее время.

Цифровая точность для точности Измерения

Благодаря полосе пропускания до 200 МГц и максимальной частоте дискретизации 2 Гвыб/с никакой другой цифровой запоминающий осциллограф не предлагает такую большую полосу пропускания и частоту дискретизации по цене. Запатентованная технология сэмплирования Tektronix обеспечивает сэмплирование в реальном времени с минимальной 10-кратной передискретизацией на всех каналах, что позволяет точно захватывать ваши сигналы. Производительность дискретизации не снижается при использовании нескольких каналов.

Важные инструменты для устранения неполадок вашего устройства

Расширенные триггеры — нарастающий/спадающий фронт, ширина импульса и видео — помогают быстро изолировать ваши сигналы представляет интерес. После того как вы зафиксировали сигнал, расширенные математические возможности и автоматические измерения могут ускорить ваш анализ. Быстро выполните БПФ или сложите, вычтите или несколько сигналов. Шестнадцать автоматических измерений быстро и надежно рассчитывают важные характеристики сигнала, такие как частота или время нарастания, а встроенная функция тестирования предельных значений позволяет легко выявлять проблемы в сигнале.

Разработано, чтобы облегчить вашу работу

p>

Осциллографы серии TDS2000C отличаются простотой использования и знакомым управлением, которые вы привыкли ожидать от Tektronix.

Интуитивно понятное управление

Интуитивно понятный пользовательский интерфейс с вертикальное управление каналами, автоматическая настройка и автоматический выбор диапазона делают эти инструменты простыми в использовании, сокращая время обучения и повышая эффективность.

Помогайте, когда вам это нужно, где вам это нужно

Встроенное меню «Справка» содержит важную информацию о возможностях и функциях вашего осциллографа. Справка предоставляется на тех же языках, что и пользовательский интерфейс.

Мастер проверки пробника

Проверьте компенсацию пробника перед выполнением измерений с помощью всего одной кнопки, которая запускает быструю и простую процедуру.

Ограничение теста

Осциллограф может автоматически отслеживать исходные сигналы и выводить результаты «Годен/Не годен», оценивая, находится ли форма входного сигнала в заданных пределах. При нарушении могут быть инициированы определенные действия, включая остановку сбора осциллограмм, остановку функций тестирования предельных значений, сохранение ошибочных данных осциллограммы или изображения экрана на USB-накопителе или любое сочетание вышеперечисленного. Это идеальное решение для производственных или сервисных приложений, где необходимо быстро принимать решения.

Гибкая передача данных

Хост-порт USB на передней панели позволяет сохранять настройки прибора. , снимки экрана и данные о сигналах в одно мгновение. Встроенная функция регистрации данных означает, что вы можете настроить осциллограф на сохранение заданных пользователем сигналов запуска на USB-накопителе в течение 24 часов. Вы также можете выбрать опцию «Бесконечный» для непрерывного мониторинга сигнала. В этом режиме вы можете сохранять запущенные осциллограммы на внешнее запоминающее устройство USB без ограничения продолжительности до тех пор, пока запоминающее устройство не будет заполнено. Затем осциллограф предложит вам вставить другое запоминающее устройство USB для продолжения сохранения осциллограмм.

Простое подключение к ПК

Легко захватывайте, сохраняйте и анализируйте результаты измерений, подключившись к компьютеру с помощью порт устройства USB на задней панели и входящую в комплект копию ПО OpenChoice PC Communications Software. Просто загрузите изображения экрана и данные сигналов в отдельное настольное приложение или непосредственно в Microsoft Word и Excel. В качестве альтернативы, если вы предпочитаете не использовать свой ПК, вы можете просто распечатать изображение непосредственно на любом принтере, совместимом с PictBridge.

Подключите свой стенд для интеллектуальной отладки

Все осциллографы серии TDS2000C поставляются в комплекте. с включенной копией ограниченной версии Tektronix Edition LabVIEW SignalExpress от National Instrument для базового управления прибором, регистрации данных и анализа. SignalExpress поддерживает целый ряд настольных приборов Tektronix, что позволяет подключить весь испытательный стенд. Затем вы можете получить доступ к многофункциональным инструментам, встроенным в каждый прибор, из одного интуитивно понятного программного интерфейса. Это позволяет автоматизировать сложные измерения, требующие использования нескольких приборов, регистрировать данные в течение длительного периода времени, коррелировать по времени данные от нескольких приборов, а также легко получать и анализировать результаты с вашего ПК. Только Tektronix предлагает подключенный испытательный стенд с интеллектуальными инструментами для упрощения и ускорения отладки сложной конструкции.

Производительность, на которую можно положиться

Помимо лучших в отрасли услуг и поддержки, каждый Осциллографы серии TDS2000C стандартно поставляются с ограниченной пожизненной гарантией.
