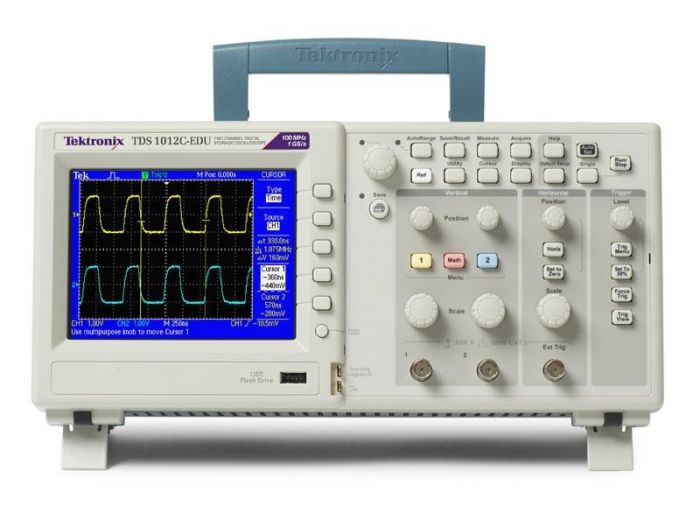

TDS1012C-EDU Цифровой осциллограф Tektronix

Дополнительные функции:

• Полоса пропускания: 100 МГц
• 2 канала
• 1 Гвыб/с на всех каналах
• Длина записи 2,5 тыс. на всех каналах
• Расширенные триггеры, включая триггер по ширине импульса и триггер по видео с выбором строки
• 16 автоматических измерений и БПФ-анализ для упрощения анализа формы волны
• >Автонастройка и автоматический диапазон сигналов
• Мастер проверки датчика
• Пользовательский интерфейс на 11 языках и контекстно-зависимая справка
• 5,7 дюйма (144 мм), активный TFT-экран Цветной дисплей
• Небольшие размеры и малый вес — всего 4,9 дюйма (124 мм) в глубину и 4,4 фунта (2 кг)

Возможности подключения

• Хост-порт USB 2.0 на передней панели для быстрого и удобного сохранения данных.
• Порт USB 2.0 на задней панели для удобного подключения к ПК или
• Прямая печать на PictBridge®-совместимом принтере.

Серия цифровых осциллографов Tektronix TDS1012C-EDU разработана специально для удовлетворения потребностей современных школ и университетов. Оснащенный функциями и встроенными инструментами, Tektronix TDS1012C-EDU прост в освоении и эксплуатации — он идеально подходит для начинающих пользователей осциллографов и студентов. Благодаря тому же пользовательскому интерфейсу, что и у других членов семейства осциллографов Tektronix TDS, ваши студенты научатся работать с самой популярной в мире платформой осциллографов, насчитывающей более 500 000 осциллографов по всему миру. Чтобы упростить интеграцию с существующей учебной программой, Tektronix TDS1012C-EDU также включает в себя компакт-диск с образовательными ресурсами, содержащий инструменты, которые помогут вашим учащимся освоить использование осциллографа. Tektronix TDS1012C-EDU предлагает необходимые инструменты и производительность по доступной цене.

Цифровая точность для точных измерений
Благодаря полосе пропускания до 100 МГц и максимальной частоте дискретизации 1 Гвыб/с нет другой цифровой запоминающий осциллограф предлагает такую же большую полосу пропускания и частоту дискретизации по цене. Запатентованная технология сэмплирования Tektronix обеспечивает сэмплирование в реальном времени с минимальной 10-кратной передискретизацией на всех каналах, что позволяет точно захватывать ваши сигналы. Производительность дискретизации не снижается при использовании нескольких каналов.

Важные инструменты для устранения неполадок вашего устройства
Расширенные триггеры — нарастающий/спадающий фронт, ширина импульса и видео — помогают быстро изолировать ваши сигналы представляет интерес. После того как вы зафиксировали сигнал, расширенные математические возможности и автоматические измерения могут ускорить ваш анализ. Быстро выполняйте БПФ или сложите, вычтите или умножьте осциллограммы.

Шестнадцать автоматических измерений быстро и надежно рассчитывают важные характеристики сигнала, такие как частота или время нарастания, а встроенная функция предельных испытаний позволяет чтобы вы могли легко выявлять проблемы с сигналом.

Разработаны для облегчения вашей работы
Осциллографы серии TDS1000C-EDU отличаются простотой использования и знакомым управлением, которые вы привыкли ожидать от Tektronix.

br>

Интуитивное управление
Интуитивно понятный пользовательский интерфейс с отдельными элементами управления по вертикали для каждого канала, автоматической настройкой и автоматическим диапазоном упрощает использование этих инструментов, сокращает время обучения и повышает эффективность.

Помощь, когда вам это нужно, где вам это нужно
Встроенное меню «Справка» предоставляет вам важную информацию о возможностях и функциях вашего осциллографа. Справка предоставляется на том же языке, что и пользовательский интерфейс.

Мастер проверки пробника
Проверьте компенсацию пробника перед выполнением измерений с помощью всего одной кнопки, которая запускает быструю и простую процедуру.

Гибкая передача данных
Хост-порт USB на передней панели позволяет мгновенно сохранять настройки прибора, снимки экрана и данные сигналов.

Простое подключение к ПК
Легко захватывайте, сохраняйте и анализируйте результаты измерений, подключившись к компьютеру с помощью USB-порта на задней панели и прилагаемой копии программного обеспечения OpenChoice® PC Communications. Просто загрузите изображения экрана и данные сигналов в отдельное настольное приложение или непосредственно в Microsoft Word и Excel. В качестве альтернативы, если вы предпочитаете не использовать свой компьютер, вы можете просто распечатать изображение непосредственно на любом принтере, совместимом с PictBridge®.

Технические характеристики
