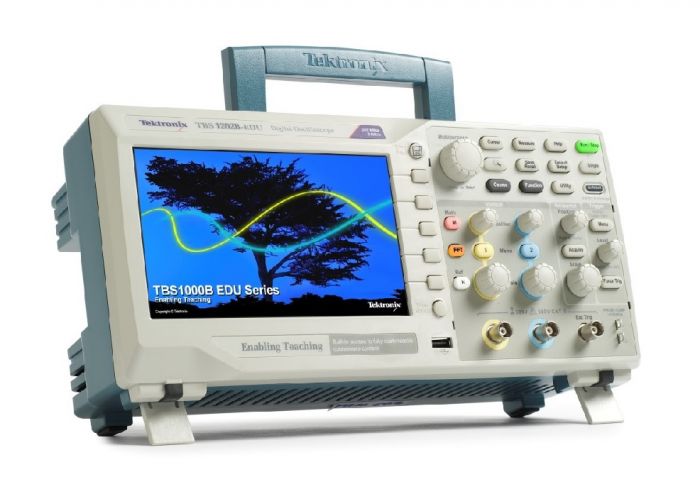

TBS1202B-EDU Цифровой осциллограф Tektronix

Дополнительные функции:

• Полоса пропускания: 200 МГц
• 2 канала
• Частота дискретизации 2,0 Гвыб/с на каждом канале
• Длина записи 2,5 тыс. точек на всех каналах
• Расширенные триггеры, включая видеотриггеры с возможностью выбора импульса и строки
• 7-дюймовый активный цветной TFT-дисплей WVGA (800X480)
• 34 автоматических измерения
• Двойное окно БПФ, одновременный мониторинг во временной и частотной областях
• Встроенная функция обучающего ПО
• Двухканальный частотомер
• Функция масштабирования
• Автоматическая настройка и автоматический диапазон сигналов
• Многоязычный пользовательский интерфейс
• Небольшие размеры и малый вес — всего 4,9 дюйма (124 мм) в глубину и 4,4 фунта (2 кг)

Подключение:

• хост-порт USB 2.0 на передней панели для быстрого и удобного хранения данных
• Порт USB 2.0 на задней панели для удобного подключения к ПК

Цифровой запоминающий осциллограф Tektronix TBS1202B-EDU разработан специально для удовлетворения потребностей современных школ и университетов. Это первый осциллограф, в котором используется новая инновационная система учебных курсов, позволяющая преподавателям беспрепятственно интегрировать учебные материалы в осциллографы TBS1202B-EDU. Информация о программе курса представлена непосредственно на дисплее осциллографа и может быть использована для предоставления пошаговых инструкций, теоретических сведений, подсказок и подсказок, а также в качестве эффективного способа для учащихся документировать свою лабораторную работу.

Прибор включает в себя 7-дюймовый цветной TFT-дисплей WVGA, частота дискретизации 2 Гвыб./с, полоса пропускания 200 МГц и двухканальные частотомеры — это лишь некоторые из функций, которые делают TBS1202B-EDU лучшим в отрасли осциллографом начального уровня для образовательных мероприятий.

Просмотр деталей сигнала

Чтобы правильно анализировать сигналы, необходимо убедиться, что вы можете видеть их достаточно подробно. В стандартную комплектацию TBS1000B-EDU входит 7-дюймовый TFT-дисплей с высоким разрешением для четкого просмотра всех ваших сигналов и важной информации на экране. Прибор дополнен пользовательским интерфейсом, вдохновленным отмеченной наградами серией приборов Tektronix MSO/DPO.

Интерфейс прост в использовании, обеспечивает быстрый доступ ко всем функциям осциллографа и включает в себя высокое разрешение. Функция «Панорамирование и масштабирование», позволяющая увидеть еще больше деталей сигнала с разрешением до 10 раз выше обычного.

Цифровая точность для точных измерений

Полоса пропускания до 200 МГц, 2 Гб Максимальная частота дискретизации в секунду и точность измерения по вертикали 3 % позволяют TBS1000B-EDU просматривать детали ваших сигналов. С фирменной технологией выборки Tektronix нет никаких компромиссов, вы получите заявленную частоту выборки в реальном времени на всех каналах все время с не менее чем 10-кратной передискретизацией. Производительность дискретизации не снижается при изменении горизонтальных настроек или при использовании нескольких каналов, что позволяет вам видеть истинные характеристики ваших сигналов.

Ключевые инструменты для устранения неполадок вашего устройства

TBS1000B- Осциллограф EDU позволяет учащимся узнать о усовершенствованных триггерах, используемых для отладки современных сложных схем. Стандартные настройки нарастающего или спадающего фронта, ширины импульса и видеозапуска позволят учащимся быстро изолировать интересующие сигналы и изучить альтернативные варианты запуска с помощью гибких меню настройки запуска.

После захвата сигналов TBS1000B-EDU предлагает расширенные математические и измерительные возможности, облегчающие оценку качества сигнала. Пользователи могут добавлять, вычитать и умножать сигналы или использовать любое из 34 автоматических измерений для быстрого и надежного расчета важных характеристик сигнала, таких как частота, время нарастания или выброс.

Для расширенного частотного анализа есть специальная кнопка на передней панели. обеспечивает быстрый доступ к функции БПФ, которая может одновременно отображать формы сигналов в частотной и временной областях, предоставляя учащимся удобный способ понять взаимосвязь между их сигналами и результатами БПФ.

Для дальнейшего улучшения процесса обучения , функцию «Автонастройка» осциллографа можно отключить. Для тех начинающих лабораторных, где учащимся важно изучить основные операции с осциллографом, отключение Autoset поможет им применить свои знания о работе осциллографа вместо использования ярлыков с помощью кнопки Autoset. Эта функция управляется паролем, поэтому автоматическую настройку можно отключить или включить, открыв экран автоматической настройки в меню «Утилиты».

TBS1000B-EDU также оснащен встроенными двухканальными счетчиками частоты. Независимое управление уровнем срабатывания каждого счетчика обеспечивает простой способ одновременного мониторинга двух разных частот сигнала.

Функция программного обеспечения для обучения

Инновационная функция программного обеспечения для обучения создает образовательную экосистему, объединяя мощный редактор курсов для ПК. программное обеспечение с инструментами TBS1000B-EDU и целевую страницу учебных курсов. Новая функция дает преподавателям возможность создавать описания лабораторных работ и инструкции, а затем загружать материал непосредственно на осциллограф TBS1000-EDU.

Существующие лабораторные работы можно модифицировать, добавляя контент, непосредственно поддерживающий недавние лекции или исследующий новые обнаруженные идеи. в обсуждениях класса. Учащиеся могут выполнять свою лабораторную работу непосредственно на осциллографе и записывать свои успехи в файл отчета, состоящий из снимков экрана осциллографа. Материалы курсов могут быть легко переданы между разными лабораториями, профессорами одного учебного заведения или даже преподавателями со всего мира. Веб-страница Tektronix Courseware создана для того, чтобы преподаватели могли легко делиться своими собственными учебными материалами или черпать вдохновение, анализируя новые и интересные идеи своих коллег.

Программное обеспечение для редактирования курсов для ПК

Все начинается с редактора учебных курсов для ПК. Это приложение на базе Windows обеспечивает основу для разработки учебного программного обеспечения. С помощью простых инструментов Windows инструкторы могут создавать новые лабораторные работы или редактировать существующие, используя текст, изображения, формулы или таблицы. Также можно создать подпись профиля, которая идентифицирует профессора, класс или школу.

Основным строительным блоком содержимого учебных курсов является раздел «Лаборатория». В этот раздел можно включить обзор, настройки оборудования, теоретические обсуждения и пошаговые инструкции. После выполнения лабораторных работ можно создать курс. Как правило, курс состоит из нескольких лабораторных работ со связанными темами, например, базовый цифровой курс может состоять из лабораторных тем, которые включают «Основы логической логики», «Простые вентили И и ИЛИ», «Часы», «Метастабильные устройства». «, «Устройства памяти» и т. д. Отдельные лаборатории могут быть разделены между несколькими курсами, что позволяет преподавателям обслуживать материалы курса для конкретной аудитории. После определения всех курсов создается файл пакета/рабочей области, который содержит все курсы с соответствующими лабораторными работами и позволяет загружать содержимое на осциллограф TBS1000-EDU.

Чтобы учесть региональные различия, Учебное программное обеспечение для ПК и мастер помощи доступны на 11 различных языках.

Возможности учебного программного обеспечения осциллографа

Когда файл рабочей области загружается в прибор, учащиеся могут легко получить доступ к содержимому, с помощью специальной кнопки «Курс», расположенной на передней панели. Используя программные клавиши осциллографа и многофункциональную ручку, учащиеся могут получить доступ к 8 курсам, каждый из которых может включать до 30 лабораторных работ. Чтобы приспособиться к ситуациям, когда прибор используется для нескольких занятий, на осциллографе можно хранить до 100 МБ учебного материала.

После выбора лабораторной работы учащийся может просмотреть обзорный раздел, выполнить лаборатории, используя пошаговую процедуру, собирайте данные, проверяйте и сохраняйте результаты данных и создавайте отчеты, которые показывают формы сигналов, созданные для каждого шага процедуры. И всю эту работу можно выполнять непосредственно на осциллографе.

Целевая страница учебных курсов Tektronix

Чтобы помочь преподавателям найти новые и интересные идеи для создания материалов для своих лабораторных работ, компания Tektronix создала обучающие программы. Веб-страница. На этом сайте пользователи могут загружать и настраивать соответствующие материалы курса или загружать материалы, чтобы делиться своими лабораторными работами с коллегами. Сайт также содержит всеобъемлющую поисковую систему, которая позволяет посетителям искать лаборатории по ключевому слову, автору, категории, теме и/или языку. Хотя регистрация на сайте обязательна, после регистрации пользователи могут загружать или загружать материалы, а также комментировать материалы, которые они использовали.

Разработано, чтобы облегчить вашу работу

p>

Осциллографы серии TBS1000B-EDU отличаются простотой использования и знакомым управлением, которые вы привыкли ожидать от Tektronix.

Интуитивно понятное управление

Интуитивно понятный пользовательский интерфейс с специальные вертикальные элементы управления для каждого канала, кнопка масштабирования/увеличения и удобный доступ к функциям с помощью программных клавиш осциллографа и многофункциональной ручки делают эти инструменты простыми в использовании, сокращая время обучения и повышая эффективность.

Помощь, когда вы Нужна там, где нужна

Встроенное меню «Справка» содержит важную информацию о характеристиках и функциях вашего осциллографа. Справка предоставляется на тех же языках, что и пользовательский интерфейс.

Технические характеристики
