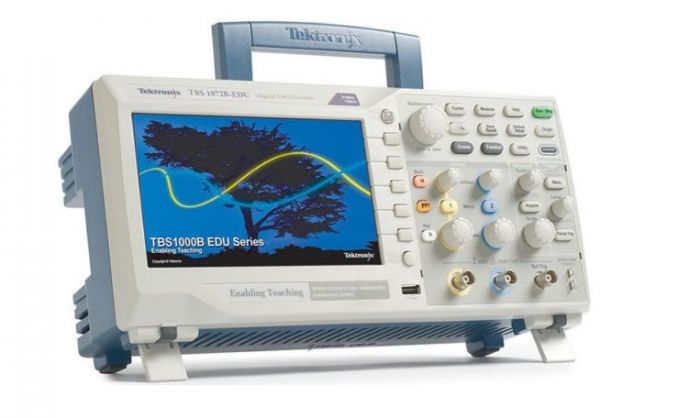

TBS1072B-EDU Цифровой осциллограф Tektronix

Характеристики:

• Полоса пропускания 70 МГц
• 2 канала
• Частота дискретизации до 1 Гвыб/с на всех каналах
• Длина записи 2,5 тыс. точек на всех каналах
• Расширенные триггеры, включая видеотриггеры с возможностью выбора импульса и строки
• 34 автоматических измерения
• Двойное окно БПФ, одновременно отслеживает как временную, так и частотную области.
• Встроенное ограничение формы сигнала и тестирование графика тренда
• Двухканальный счетчик частоты
• Функция масштабирования
• Автоматизированная расширенная функция регистрации данных.
• Функции автоматической настройки и автоматического выбора диапазона
• Встроенная контекстно-зависимая справка
• Многоязычный пользовательский интерфейс
• 7-дюймовый активный цветной TFT-дисплей WVGA (800 x 480).
• Небольшие размеры и небольшой вес — всего 4,9 дюйма (124 мм) в глубину и 4,4 фунта (2 кг)
• 5- год гарантии
• Возможность подключения
• Хост-порт USB 2.0 на передней панели для быстрого и удобного хранения данных
• Порт устройства USB 2.0 на задней панели для простого подключения к ПК

Серия цифровых запоминающих осциллографов Tektronix TBS1072B-EDU обеспечивает доступную производительность в компактном корпусе. Осциллографы Tektronix TBS1072B-EDU со стандартными функциями, включая подключение через USB, 34 автоматизированных измерения, тестирование предельных значений, регистрацию данных, счетчик частоты, график тенденций и контекстно-зависимое меню справки, помогут вам сделать больше за меньшее время.

Просмотр деталей сигнала

Чтобы правильно анализировать сигналы, необходимо убедиться, что вы можете видеть их достаточно подробно. В стандартную комплектацию Tektronix TBS1072B-EDU входит 7-дюймовый TFT-дисплей с высоким разрешением для четкого отображения всех ваших сигналов и важной экранной информации. Интерфейс прост в использовании, обеспечивает быстрый доступ ко всем функциям осциллографа и включает в себя функцию «Панорамирование и масштабирование» с высоким разрешением, позволяющую вам видеть еще больше деталей сигнала с разрешением до 10 раз больше обычного.

Цифровая точность для точных измерений

Благодаря полосе пропускания до 200 МГц, максимальной частоте дискретизации 2 Гвыб/с и точности измерений по вертикали 3 % Tektronix TBS1072B-EDU позволяет вам видеть детали ваших сигналов. С фирменной технологией выборки Tektronix нет никаких компромиссов, вы получите заявленную частоту выборки в реальном времени на всех каналах все время с не менее чем 10-кратной передискретизацией. Производительность дискретизации не снижается при изменении горизонтальных настроек или при использовании нескольких каналов, что позволяет вам видеть истинные характеристики ваших сигналов.

Ключевые инструменты для устранения неполадок вашего устройства

Tektronix TBS В стандартную комплектацию осциллографа 1072B-EDU входит множество усовершенствованных триггеров, используемых для отладки современных сложных схем. Гибкие возможности использования нарастающих и спадающих фронтов, ширины импульса и настроек запуска видео позволяют пользователям быстро изолировать интересующие их сигналы.

После захвата сигналов Tektronix TBS1072B-EDU предлагает расширенные математические и измерительные возможности. упрощает оценку качества сигнала. Пользователи могут добавлять, вычитать и умножать сигналы или использовать любое из 34 автоматических измерений для быстрого и надежного расчета важных характеристик сигнала, таких как частота, время нарастания или выброс.

Специальная кнопка на передней панели обеспечивает быстрый доступ к Функция БПФ, которая позволяет одновременно отображать формы сигналов в частотной и временной областях, что обеспечивает удобный способ увидеть взаимосвязь между сигналами и результатами БПФ.

Для точных измерений частоты Tektronix TBS-1072B-EDU также поставляется со встроенными двухканальными частотомерами. Независимое управление уровнем срабатывания каждого счетчика обеспечивает простой способ одновременного мониторинга двух разных частот сигнала.

Функция программного обеспечения для обучения

Инновационная функция программного обеспечения для обучения создает образовательную экосистему, объединяя мощный редактор курсов для ПК. программное обеспечение с приборами Tektronix TBS/1072B-EDU и целевую страницу учебных курсов. Новая функция дает преподавателям возможность создавать описания лабораторных работ и инструкции, а затем загружать материал непосредственно на осциллограф Tektronix TBS1072B-EDU. Существующие лабораторные работы могут быть изменены с помощью контента, который напрямую поддерживает последние лекции или исследует новые идеи, обнаруженные в обсуждениях в классе. Учащиеся могут выполнять свою лабораторную работу непосредственно на осциллографе и записывать свои успехи в файл порта, состоящий из снимков экрана осциллографа. Материалы курсов могут быть легко переданы между разными лабораториями, профессорами одного учебного заведения или даже преподавателями со всего мира. Веб-страница Tektronix Courseware создана для того, чтобы преподаватели могли легко делиться своими собственными учебными материалами или черпать вдохновение, анализируя новые и интересные идеи своих коллег.

Программное обеспечение для редактирования курсов для ПК

Все начинается с редактора учебных курсов для ПК. Это приложение на базе Windows обеспечивает основу для разработки учебного программного обеспечения. С помощью простых инструментов Windows инструкторы могут создавать новые лабораторные работы или редактировать существующие, используя текст, изображения, формулы или таблицы. Также можно создать подпись профиля, которая идентифицирует профессора, класс или школу.

Основным строительным блоком содержимого учебных курсов является раздел «Лаборатория». В этот раздел можно включить обзор, настройки оборудования, теоретические обсуждения и пошаговые инструкции. После выполнения лабораторных работ можно создать курс. Как правило, курс состоит из нескольких лабораторных работ со связанными темами, например, базовый цифровой курс может состоять из лабораторных тем, которые включают «Основы логической логики», «Простые вентили И и ИЛИ», «Часы», «Метастабильные устройства». «, «Устройства памяти» и т. д. Отдельные лаборатории могут быть разделены между несколькими курсами, что позволяет преподавателям обслуживать материалы курса для конкретной аудитории. После определения всех курсов создается файл пакета/рабочей области, который содержит все курсы с соответствующими лабораторными работами и позволяет загружать содержимое на осциллограф Tektronix TBS1072B-EDU.

Чтобы учесть региональные различия Программное обеспечение для ПК и мастер помощи доступны на 11 различных языках.

Функции учебного программного обеспечения по осциллографу

Когда файл рабочей области загружается в прибор, учащиеся могут легко получить доступ к содержимому. с помощью специальной кнопки «Курс», расположенной на передней панели. С помощью программных клавиш и многофункциональной ручки Tektronix TBS 1072B-EDU учащиеся могут получить доступ к 8 курсам, в каждом из которых может быть до 30 лабораторных работ. Чтобы приспособиться к ситуациям, когда прибор используется для нескольких классов, на осциллографе можно хранить до 100 МБ материала курса. После того, как лабораторная работа выбрана, учащийся может просмотреть раздел обзора, выполнить лабораторную работу, используя пошаговую процедуру, собрать данные, проверить и сохранить результаты данных и создать отчеты, которые показывают формы сигналов, созданные для каждого шага в процедура. И всю эту работу можно выполнять непосредственно на осциллографе Tektronix TBS1072B-EDU.

Целевая страница учебных курсов Tektronix

Чтобы помочь преподавателям найти новые интересные идеи для создания контента для своих лабораторий Tektronix создала веб-страницу учебных курсов. На этом сайте пользователи могут загружать и настраивать соответствующие материалы курса или загружать материалы, чтобы делиться своими лабораторными работами с коллегами. Сайт также содержит всеобъемлющую поисковую систему, которая позволяет посетителям искать лаборатории по ключевому слову, автору, категории, теме и/или языку. Хотя регистрация на сайте обязательна, после регистрации пользователи могут загружать или загружать материалы, а также комментировать материалы, которые они использовали.

Разработано, чтобы облегчить вашу работу

p>

Осциллографы Tektronix TBS-1072B-EDU отличаются простотой использования и знакомым управлением, которые вы привыкли ожидать от Tektronix.

Интуитивно понятное управление

Интуитивный пользователь интерфейс с выделенным для каждого канала вертикальным управлением, автоматической настройкой и автоматическим выбором диапазона делает Tektronix TBS1072B-EDU простым в использовании, сокращая время обучения и повышая эффективность.
