Описание

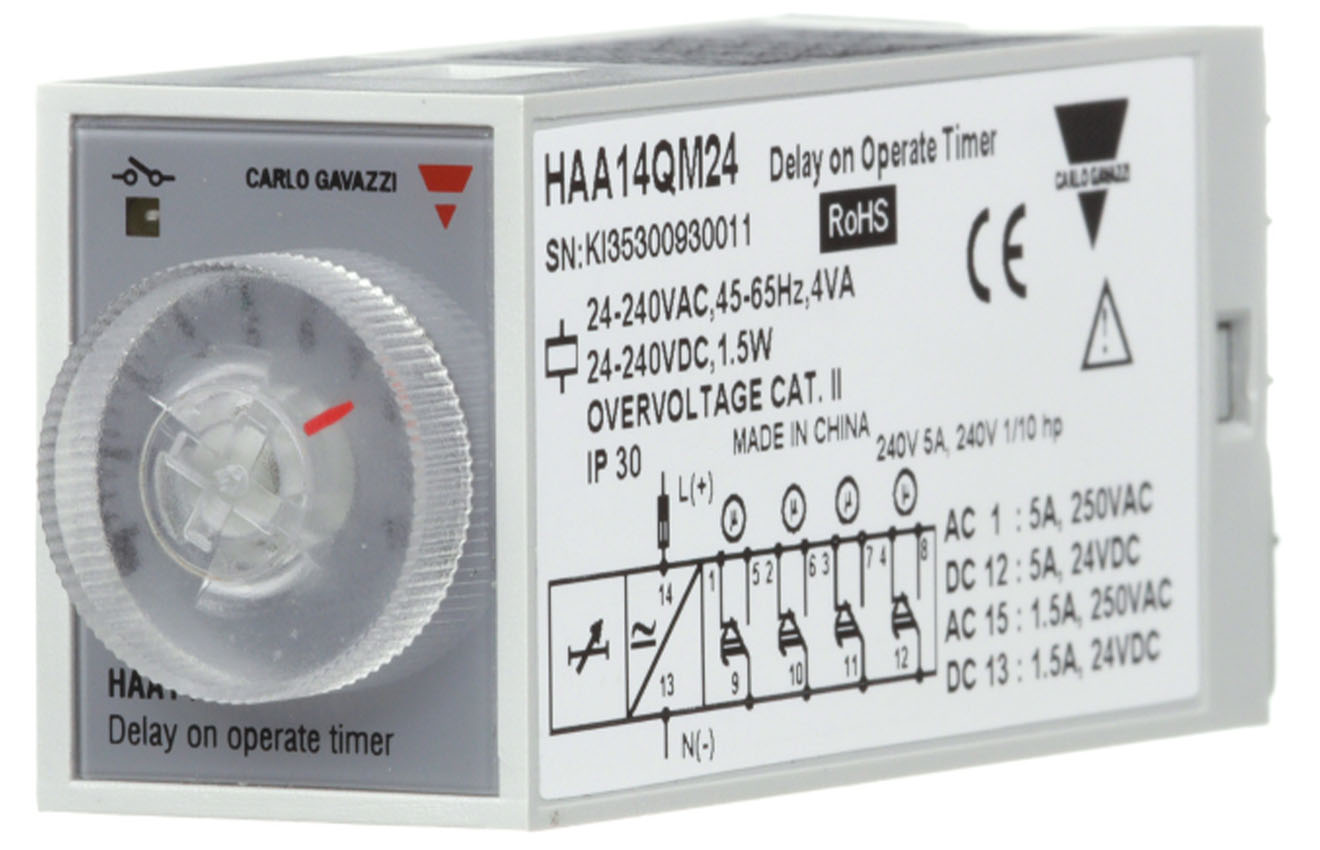

Таймер Carlo Gavazzi типа HAA представляет собой таймер задержки срабатывания с 4 встроенными функциями и выбираемым DIP-переключателем временем в диапазоне от 0,1 секунды до 100 часов. Доступен в конфигурации с 8-контактным 8A DPDT или 14-контактным 5A 4DPT с блейд-розеткой.
Функция Задержка при работе:
Установленный период задержки начинается, как только подключается источник питания. По истечении установленной задержки реле сработает и не отключится до тех пор, пока не будет прервано питание минимум на 100 мс.
Функция R Симметричный ресайклер включается первым:
Реле срабатывает, и период времени начинается, как только применяется блок питания. По истечении первого заданного периода времени реле размыкается. По истечении второго периода времени (равного первому) реле снова срабатывает. Эта последовательность продолжается с равными периодами времени включения и выключения до тех пор, пока питание не будет прервано как минимум на 100 мс.
Функция Rb Симметричный ресайклер сначала ВЫКЛ:
Отсчет времени начинается с момента подачи питания. Реле выключено в течение установленного периода задержки, после этого оно работает в течение такого же периода времени. Эта последовательность продолжается с равными периодами времени ВЫКЛ и ВКЛ до тех пор, пока питание не будет прервано как минимум на 100 мс.
Функция в интервале:
Реле срабатывает, и период времени начинается, как только подается питание. Реле срабатывает по истечении заданного периода времени или при отключении питания минимум на 100 мс.
Технические характеристики
Особенности
- Временной диапазон от 0,1 с до 100 часов
- Выбор временного диапазона с помощью DIP-переключателя
- Регулировка времени с помощью ручки
- ±0,3% при полной нагрузке повторяемость весов
- Выход:
- реле 8A DPDT (HAA08)
- реле 5A 4PDT (HAA14)
- Выбор режима работы с помощью DIP-переключателя:
- Op – задержка включения
- R – сначала включается симметричный ресайклер
- Rb – первым выключается симметричный ресайклер
- Интервал
- Автоматический запуск
- Корпус 21,5 x 28 мм
- 8-контактное или 14-контактное плоское гнездо
- Светодиодная индикация состояния реле и включения питания
