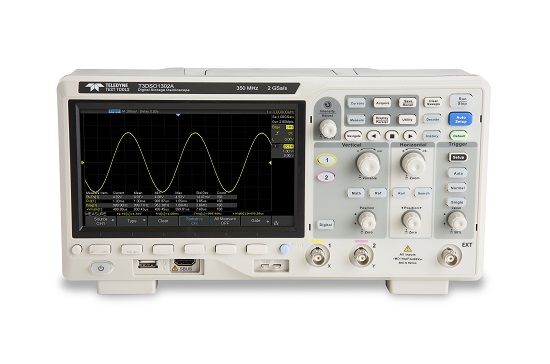

T3DSO1302A Цифровой осциллограф Teledyne LeCroy

Особенности:

• Полоса пропускания : 350 МГц
• 2 канала
• Частота дискретизации до 2 Гвыб/с
• Большая память — до 14 Мвыб/канал
• Длительная съемка — до 28 Мб с чередованием
• Математика и измерение — 7 основных математических функций плюс БПФ и 38 автоматических параметров измерения
• Подключение — USB для хранения данных, печати и управления с ПК, а также LAN для быстрой передачи данных
• Запуск и декодирование последовательной шины — I2C, SPI, UART, RS232, CAN, LIN
• Регистратор последовательности сигналов — запись и воспроизведение до 80 000 сигналов

li>

• Дополнительный MSO — 16 цифровых каналов (только 4 канала и серия A)
• Благодаря скорости захвата сигнала до 400 000 осц/с (последовательный режим) осциллограф может легко захватывать необычные или события с низкой вероятностью
• БПФ, сложение, вычитание, умножение, деление, интегрирование, дифференциал, квадратный корень, что позволяет быстро извлекать результаты из сигналов и измерений

Стандартный Аксессуары:

• USB-кабель -1
• Быстрый старт -1
• Пассивный датчик -4 / 2
• Сертификация -1
• Кабель питания -1

Инструменты для тестирования Teledyne Осциллографы серии T3DSO1000A имеют как двухканальные, так и четырехканальные модели. Двухканальная модель T3DSO1302A доступна с аналоговой полосой пропускания 350 МГц, одним АЦП с максимальной частотой дискретизации 2 Гвыб/с и одним модулем памяти с 28 Мб памяти сэмплов. T3DSO1202A поставляется с бесплатными функциями запуска и декодирования последовательной шины, поддерживающими протоколы I2C, SPI, UART, RS232, CAN и LIN.

Для простоты использования к наиболее часто используемым функциям можно получить доступ с помощью удобный дизайн передней панели. Модель T3DSO1302A оснащена 7-дюймовым цветным дисплеем.

Серия A оснащена одним АЦП с частотой дискретизации 2 Гвыб/с. Когда оба канала включены, максимальная частота дискретизации каждого канала составляет 1 Гвыб/с. Когда активен один канал, частота дискретизации этого канала составляет 2 Гвыб/с

256-уровневая градация интенсивности и отображение цветовой температуры

Новая технология отображения обеспечивает высокую частоту обновления. Результирующая кривая с градацией интенсивности становится ярче для событий, которые происходят с большей частотой, и тускнеет, когда события происходят с меньшей частотой.

История сигналов (History) Mode и Segmented Acquisition (Sequence)

Воспроизведение последних инициированных событий с использованием функции истории. Сегментированная коллекция памяти будет хранить триггерные события в нескольких (до 80 000) сегментах памяти. В каждом сегменте будут храниться запущенные сигналы и метка времени для каждого кадра.

Длина записи

До 14 Мвыб. (один канал/парный режим), 7 Мб/канал (два канала/парный режим) . Используя аппаратные технологии масштабирования и максимальную длину записи до 14 Мп, пользователи могут выполнять передискретизацию для захвата более длительных периодов времени с более высоким разрешением и использовать функцию масштабирования, чтобы увидеть более подробную информацию о каждом сигнале.

Отличная скорость

Двухканальные серии имеют один АЦП 2 Гвыб/с, четырехканальные серии имеют два АЦП 2 Гвыб/с. Когда все каналы включены, максимальная частота дискретизации каждого канала составляет 500 Мвыб./с. Когда активен один канал на АЦП, частота дискретизации составляет 2 Гвыб/с.

Частота захвата сигнала

При скорости захвата сигнала до 400 000 осц./с (последовательность режим), осциллограф может легко фиксировать необычные или маловероятные события.

Технология высокоскоростного отображения нового поколения

• Скорость захвата сигнала до 100 000 осц./с (нормальный режим) и последовательный режим 400 000 осц./с.
• Поддерживает 256-уровневую градацию интенсивности и режимы цветного отображения Длина записи до 14 Мп.

Математические функции

БПФ, сложение, вычитание, умножение, деление, интегрирование, дифференциал, квадратный корень, что позволяет быстро извлекать результаты из сигналов и измерений.

Измерение стробирования и масштабирования

Through Измерение Gate и Zoom, пользователь может указать произвольный интервал анализа данных формы сигнала и статистики. Это помогает избежать ошибок измерения, которые могут быть вызваны неверными или посторонними данными, значительно повышая достоверность и гибкость измерений.

Несколько типов интерфейсов

USB-хост, USB-устройство (USB-TMC ), LAN, Trigger Out, что позволяет пользователям сохранять данные для внешнего анализа и изображения экрана для отчетов.
