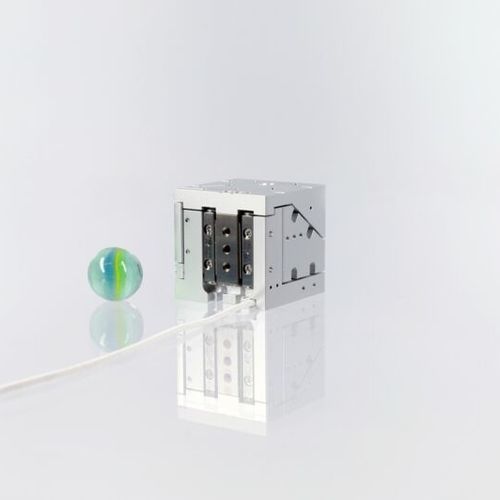

Очень компактная платформа для высоких нагрузок, оснащенная сменным приводом, обеспечивающая диапазон вертикального перемещения 5 мм и способность выдерживать полезную нагрузку до 5 Н. CHS-3232-1D-5 — самая компактная платформа SmarAct для высоких нагрузок. Благодаря расположению монтажных отверстий его можно устанавливать непосредственно на линейные ступени серии CLS32 и вращающуюся ступень SR-3211. В случае обслуживания весь сменный приводной блок можно снять со столика, оставив устройство в настройке позиционирования. Сменный привод легко доступен со стороны сцены. Прямое движение в направлении груза обеспечивается отдельной направляющей. Интеграция датчика положения обеспечивает прямую обратную связь и работу с обратной связью. Высочайшее разрешение движения гарантируется механической конструкцией, основанной на приводном клине. CHS-3232-1D-5 подходит для приложений высокой доступности в науке и промышленности. Ступени могут быть оснащены дополнительной пружиной постоянной силы, способной выдерживать полезную нагрузку 5 Н. Механическая степень свободы – 1 Макс. Подъемная сила [Н] — 5 Размеры [мм] — 32 x 32 x 32 Вес [г] — 100 Разрешение разомкнутого контура [нм] —
Технические характеристики
ХарактеристикиОриентациявертикальнаяДругие характеристикивысокая -точный, компактный, с замкнутым контуром, промышленный, с высокой нагрузкой, с разомкнутым контуромХод
5 мм (0,197 дюйма)
Скорость
5 мм/с
Повторяемость
40 нм, 200 нм
