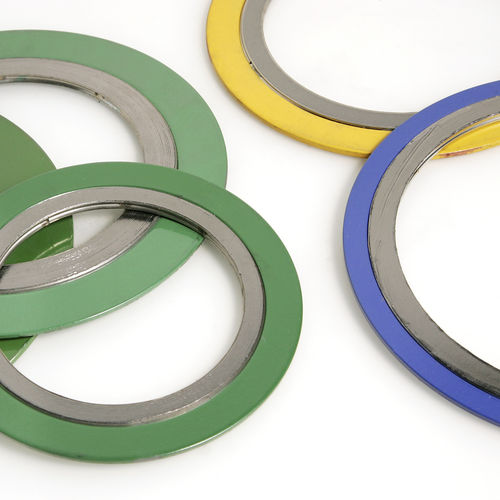

Спирально-навитые прокладки состоят из металлической полосы V-образного профиля, скрученной в спираль, с наполнителем из мягкого материала. Мягкий материал делает спирально навитую прокладку водонепроницаемой, а металлическая полоса делает ее жесткой. Сочетание этих двух материалов делает спирально-навитые прокладки идеальным продуктом для герметизации жидкостей при высоких температурах (до 1000°C) и высоком давлении (до 250 бар). Типы спирально-навитых прокладок Тип R: мягкий материал (БЕЗ металлической полосы) Тип IR: мягкий материал + внутренняя металлическая полоса. Тип CG: мягкий материал + внешняя металлическая полоса. Тип CGI: внутренняя металлическая полоса + мягкий материал + внешняя металлическая полоса. Внешняя металлическая полоса обычно изготавливается из углеродистой стали и ее функция заключается в централизации фланца. Внутреннее кольцо помогает избежать внутреннего напряжения. Поскольку он контактирует с жидкостью, он должен быть изготовлен из того же материала, что и спиральная полоска, и совместим с жидкостью. В качестве наполнителя мы рекомендуем в большинстве случаев использовать графит для температур от 550°C до -200°C. Материалы для спиральнонавитых прокладок. Для полос и колец: Углеродистая сталь. Нержавеющая сталь: 304, 304L, 316L, 316Ti, 321 и т. д. Прочее: алюминий, серебро, медь, титан, никель, монель, инконель и т. д. Для наполнителя. : Графит ПТФЭ Безасбестовое волокно
Технические характеристики
ХарактеристикиТипспиральКонфигурациякруглаяМатериалметаллПрименениеполосаДругие характеристикиводонепроницаемый диапазон>
