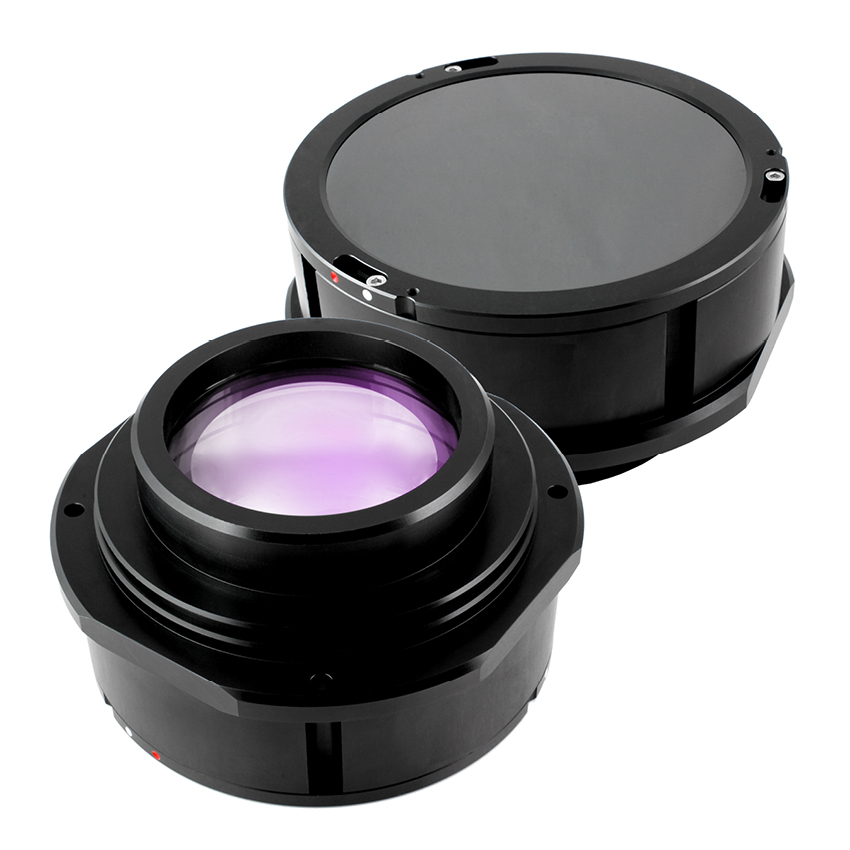

Оптимизируйте производительность при лазерной сварке, маркировке, гравировке и резке с помощью сканирующих линз на основе мультиспектральных материалов на основе сульфида цинка и плавленого кварца.
Мультиспектральные линзы на основе сульфида цинка обладают высокой теплопроводностью для уменьшения теплового смещения фокуса и высокий показатель преломления для минимизации количества компонентов. Особенно в сочетании с асферическими поверхностями это обеспечивает лучшую производительность и меньший вес.
Технические характеристики
| Параметр | Model | |||
| Laser | SL4-1.03-1.08-123-90-165-DW | SL2-1.03-1.08-62- 142-275-DW | SL2-1.03-1.08-74-200-400 | SL2-1.03-1.08-87-400-650-DW |
Длина волны (мкм) | от 1,03 до 1,08 | |||
Мощность лазера (Вт) | 8 кВт | |||
CW или импульс | CW | |||
Входной луч Диаметр при 1/e² (мм) | 15 | 20 | 20 | |
Минимальная световая апертура для полного луча (мм) на гальваническом входе | 15 | 30 | 20 | |
Технические характеристики Galvo Mirror | ||||
Расст. Между зеркалом сканирования X и Y (мм) | 19,7 | 18 | 16 | 21 |
Расстояние от зеркала сканирования по оси Y до края корпуса объектива (мм) | 16 | 15 | 26 | 26 |
Чистая диафрагма (мм) | 15 | 15 | 20 | 20 |
Входной угол сканирования (оптический угол в градусах) | 16 x 16,4 | 14,4 x 15 | 13,5 x 14,1 | 18 x 17 |
Характеристики сканирующей линзы | ||||
EFL (мм) | 163 | 277 | 400 | 650 |
Рабочее расстояние (мм) | 197 | 302 | 430 | 700 |
Телецентрическая ошибка (градусы) | <, 4 | <, 11 | < , 11 | <, 14 |
Размер квадратного поля (мм) | 90 x 90 | 142 x 142 | 200 x 200 | 400 x 400 |
Материалы линз | FS + ZnS (MS) | FS + ZnS (MS) | FS + ZnS (MS) | FS + ZnS (MS) |
Количество элементов (если ограничено) | 4 | 2 | 2 | 2 |
Теоретические характеристики сфокусированного пятна | ||||
Размер пятна (мкм при мощности 1/e²) | 21 | 33 | 35 | 57 |
Изменение размера луча в зависимости от поля зрения (%) | 6 | 12 | 13 | 13 |
Округлость (самая короткая/самая длинная ширина) | >, 0,94 | >, 0,88 | >, 0,9 | >, 0,9 |
Провисание поля (мкм) | <, 40 | <, 300 | <, 300 | <, 1600 |
