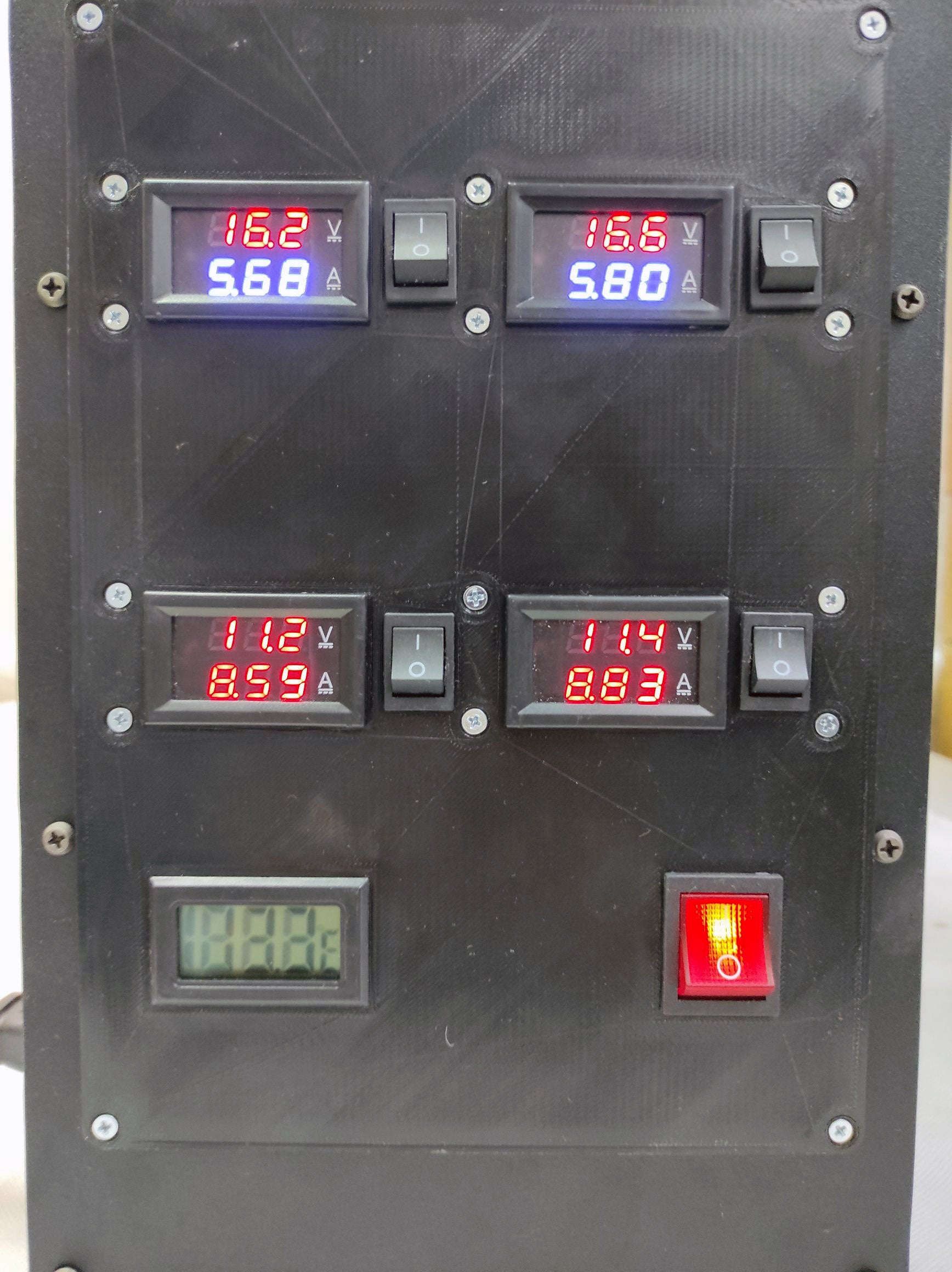

Система водяного охлаждения TEC для Co2 / волоконных / диодных лазеров

Универсальная система водяного охлаждения с кулерами TEC (Пельтье).

Основные параметры охладителя Water TEC (2 x TEC):

Объем резервуара для воды: 1,35 л.

Скорость прокачки воды: 600 мл / мин .

Мощность охладителя TEC: 2 x 120 Вт = 240 Вт (регулируемая).

Мощность кулера TEC 2 x 60 Вт = 120 Вт (оптимальная).

Минимальная температура воды: 15-16C (если наружная температура ~30-31C).

Выход на максимальную мощность: 30-45 минут.

Среднее падение температуры: 1,25C / 5 минут.

Мощность охлаждения: 70-80 Вт.

Подходит для: 40-ваттной трубки Co2, лазерных диодов, других целей.

Основные параметры охладителя Water TEC (4 x TEC):

Объем бака для воды: 2,5 л.

Скорость перекачки воды: 1,8 литров/мин.

Мощность охладителя TEC: 4 x 120 Вт = 480 Вт (регулируемая).

Мощность кулера TEC 4 x (50-70) ватт = 200-240 ватт (оптимальная).

Минимальная температура воды: 12-13C (если наружная температура ~32-33C).

Выход на максимальную мощность: 25-30 минут.

Среднее падение температуры: 2,8C / 5 минут.

Мощность охлаждения: 140-160 Вт.

Подходит для: 80-ваттной трубки Co2, лазерных диодов, других целей.

Температура воды 17-18C (при тепловой нагрузке 50 ватт).

Тест системы водяного охлаждения с диодными лазерами (2x TEC)

1. 2 х диодных лазера работают на полную мощность
   1. 2 x 4.8V x 4.5A = 43.2 ватт
   2. Тепловая мощность ~ 30 ватт
2. Температура диодов после 30 минут работы лазера на полной мощности ~ 26-27C
3. Начальная температура воды 18C
4. Температура воды в резервуаре после 30 минут работы лазерных диодов на полной мощности ~ 22C
5. Температура в помещении ~ 30C
6. Температура смены воды в резервуаре с водой +4C
7. Дельта температуры между диодным лазером и комнатной температурой ~3-4C
