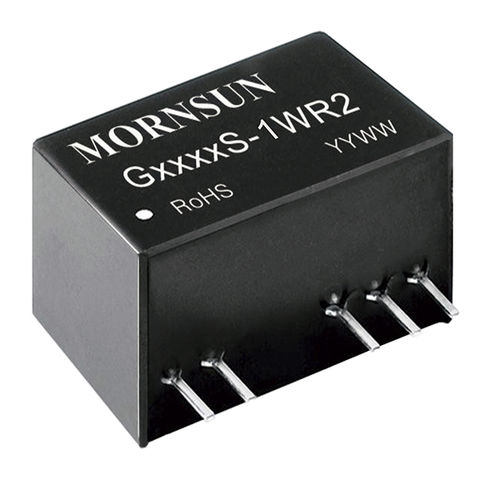

Серия G_S-1WR2 отвечает требованиям усиленной изоляции. Они специально разработаны для применений, где требуются компактные размеры, высокая изоляция, конденсатор с низкой изоляцией и малая мощность тока утечки. Они широко используются в медицине, электричестве, драйверах IGBT и так далее. Они подходят для: 1. Там, где напряжение входного источника питания стабильно (колебание напряжения: ± 10%Vin), 2. Где необходима изоляция между входом и выходом (напряжение изоляции ≤4200 В переменного тока или 6000 В постоянного тока), 3. Где не предъявляет высоких требований к линейному регулированию, пульсациям и шуму выходного напряжения, например: медицинский сбор и изоляция, схема сбора высокого напряжения, цепи с IGBT-управлением и т. д. ОСОБЕННОСТИ • Пакет SIP • Высокий КПД до 81% • Усиленный изоляция • Ток утечки пациента: макс. 2 мкА • Напряжение изоляции: 4200 В переменного тока или 6000 В постоянного тока • Диапазон рабочих температур: от -40 ℃ до +85 ℃ • Внутренняя конструкция для поверхностного монтажа • Расположение выводов по международному стандарту • EN60601-1, одобрение ANSI/AAMI ES60601-1 (1xMOPP/2xMOOP) • Сертификат IEC60950.
Технические характеристики
ХарактеристикиКонфигурацияSIPЭлектрические характеристикинерегулируемые Применениедля медицинского примененияДругие характеристикикомпактный, с одним выходом, изолированный, с двумя выходамиВходное напряжение
Мин.: 4,5 В
Макс.: 26,4 В
5 В, 12 В, 15 В, 24 В
Выходное напряжение
Мин.: 5 В
Макс. : 15 В
Мощность
1 Вт
