SI124TM Flir Вибрация и звук

Возможности:

• Промышленная акустическая камера Si124

НАЙТИ УТЕЧКИ В 10 РАЗ БЫСТРЕЕ

• Сократите потери электроэнергии и оптимизируйте производительность оборудования
• Выявление дорогостоящих утечек в шумных промышленных условиях
• Мгновенный просмотр скорости утечки (л/мин или кубических футов в минуту) и расчетных годовых потерь энергии
• Продление срока службы компрессора за счет устранения потерь производительности

ПОСМОТРЕТЬ ЗВУК PD И CORONA

• Свести к минимуму сбои оборудования и время простоя, возникающие в результате проблем с PD/коронавирусом
• Классифицировать тип частичного разряда (включая поверхностный разряд, плавающий разряд и разряд в воздух) для повышения надежности электрических систем
• Определять коронный разряд даже в дневное время, что позволяет быстро заменить неисправные компоненты до катастрофического отказа
• Управляйте легкой камерой одной рукой.

ВИЗУАЛИЗАЦИЯ, КЛАССИФИКАЦИЯ, КОЛИЧЕСТВО

• Мгновенный расчет важных данных для принятия решений с помощью облачной аналитики программное обеспечение
• Загружайте, храните и резервируйте данные, создавайте отчеты и проводите глубокий анализ с помощью облачной аналитики FLIR Acoustic Camera Viewer.
• Быстро рассчитывайте примерный годовой расход энергии, вызванный сжатым воздухом/ утечка вакуума
• Определите, требуется ли обслуживание или замена, мгновенно классифицируя типы частичного разряда/корона

Акустические характеристики

• Акустические измерения: 124 малошумящие микрофоны MEMS, визуализация звука в реальном времени
• Чувствительность, точность: &lt,0 дБ
• Динамический диапазон: &gt,120 дБ
• Полоса пропускания: 2 от кГц до 31 кГц, регулируемый диапазон
• Расстояние: от 0,3 м (1,0 фута) до 100 м (328 футов)
• Коэффициент утечки компрессора/вакуума: в типичной промышленной среде: &gt 0,032 л/мин при 3 бар с расстояния 3 м (9,8 фута), >0,05 л/мин при 3 бар с расстояния 10 м (32,8 фута), Абсолютный минимум обнаружения в тихой среде: 0,016 л/мин при 1,2 бар с расстояния 0,3 м (1,0 фута)
• Классификация электрических разрядов: разряд в воздух, поверхностный разряд, плавающий разряд

Пользовательский интерфейс

• Размер дисплея: 5 дюймов, 800 × 480
• Цвет: 24-битный RGB
• Яркость: 1000 кд/м2 (регулируемая)
• Устройство ввода Резистивный сенсорный экран
• Индикатор питания: красный светодиод
• Разрешение видеоизображения: 1640 × 1234
• Частота кадров видео: 25 кадров в секунду
• Частота кадров акустического изображения: 30 кадров в секунду
• Масштаб: 2-кратный цифровой зум

Связь и хранение данных

• Беспроводная передача данных: Wi-Fi 2,4 ГГц и 5 ГГц IEEE 802.11 .b/g/n/ac беспроводная локальная сеть
• Внутренняя память: SD-карта 32 ГБ, несъемная
• Внешняя память: USB-накопитель емкостью 8 ГБ, поставляется с устройством

Источник питания

• Номинальное входное напряжение: 12 В, Максимальное входное напряжение: 15 В, 2 А
• Внешняя батарея: LiFePO 12 В, 7 Ач, 84 Втч, использование: 7 ч (в зависимости от условий окружающей среды), время зарядки: от 4 до 6 ч.
• Зарядное устройство: вход: 100–240 В ~ 50/60 Гц, 1,5 А, максимальная мощность: 13,8 В, 4
• Внутренний аккумулятор (только для резервного питания камеры): Li-Ion 6 Втч

Физические данные

• Размер камеры : 273 × 170 × 125 мм (10,7 × 6,7 × 4,9 дюйма)
• Вес камеры Камера: 980 г (2,2 фунта)
• Размер батареи: 90 × 145 × 65 мм (3,5 × 5,7 × 2,6 дюйма)
• Вес батареи: 985 г (2,2 фунта)
• Общий вес, вкл. все аксессуары: 2,9 кг (6,4 фунта).
• Длина шнура аккумулятора: 0,9 м (3,0 фута), удлиненный 2 м (6,6 фута)

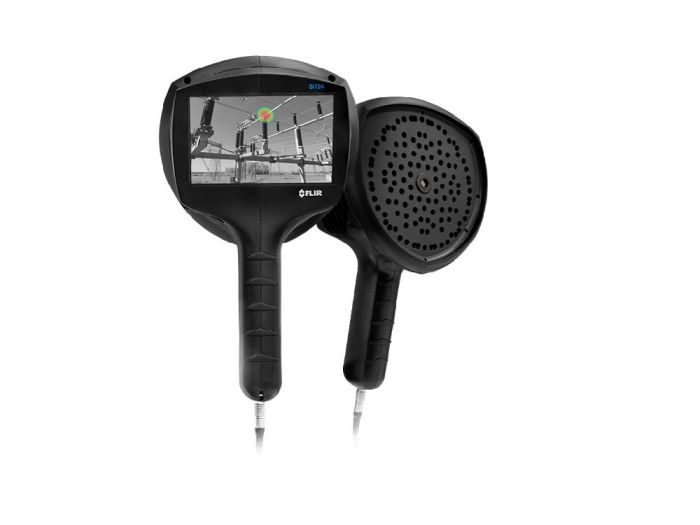

Flir Si124 — это интеллектуальная, простая в использовании система визуализации, предназначенная для визуального отображения утечек под давлением в системах сжатого воздуха и проблем с частичным разрядом в высоковольтных электрических системах. Это легкое решение, работающее одной рукой, может помочь специалистам коммунальных служб, производства и инженеров выявлять потери эффективности и потенциальные сбои до 10 раз быстрее, чем традиционные методы. Благодаря 124 микрофонам и частотному диапазону, охватывающему слышимый и ультразвуковой диапазон (от 2 кГц до 31 кГц), Si124 пропускает фоновый шум, часто встречающийся в промышленных условиях, и создает точные акустические образы.

Акустическое изображение накладывается поверх друг друга. в режиме реального времени поверх изображения с цифровой камеры, что позволяет пользователю точно определить источник звука и классифицировать проблемы.

Этот интеллектуальный инструмент, оснащенный облачным сервисом FLIR Acoustic Camera Viewer, автоматически сохраняет изображения в облако после захвата. Затем пользователи могут получить доступ к сохраненным файлам для более глубокого анализа. Применяя FLIR Si124 в рамках регулярного технического обслуживания, специалисты могут быстро выявлять проблемы, помогая коммунальным предприятиям поддерживать подачу электроэнергии и производственные операции.
