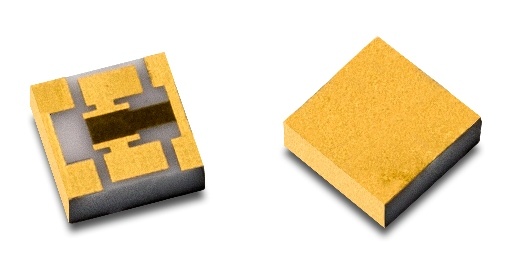

SFAP-14DB — РЧ-аттенюатор — исправлено от SemiGen Inc.

Фиксированные аттенюаторы SemiGen имеют точные резисторные пленки и превосходную металлизацию, что обеспечивает стабильную производительность и надежность. Наша передовая тонкопленочная технология позволяет нашим деталям иметь полную боковую упаковку для поверхностного или встроенного монтажа. Позолоченные верхние боковые контакты для входа и выхода делают их идеальными для стандартных методов сборки ВЧ/СВЧ. К фиксированным аттенюаторам относятся устройства с номинальными значениями ослабления от 0 до 30 дБ (с шагом 1 дБ). Эти аттенюаторы содержат обмотки, которые соединяют заземление верхней части с металлизацией задней стороны каждого кристалла.

Эти площадки оптимизированы для копланарных волноводных или микрополосковых печатных плат и сборок микроволновых модулей. Соединительный провод или лента используются для подключения входных и выходных клемм к линиям передачи. Соединение с землей осуществляется через верхние обмотки, соединяющиеся с нижней металлизированной поверхностью. Размер, обмотка заземления и номиналы резисторов, управляемых процессом, позволяют пользователю улучшить управление мощностью и обратными потерями.

Особенности:

• Работа со средней и высокой мощностью от 1 Вт до 5 Вт в непрерывном режиме.
• Плоский отклик от постоянного тока до 50 ГГц
• Обратные потери &gt, 18 дБ от постоянного тока до 14 ГГц
• Обратные потери &gt, 16 дБ от 15 ГГц до 50 ГГц
• Температурный стабильный TCR &lt,100 PPM
• Размер чипа 0,030 X 0,030 дюйма для большинства конструкций

Технические характеристики
