Описание

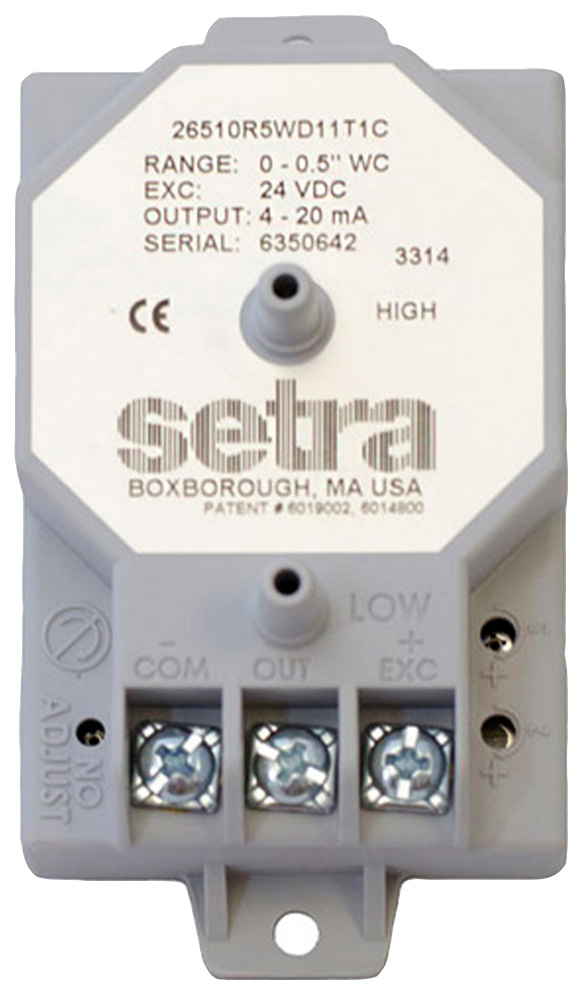

Setra 265 — это универсальный и экономичный датчик низкого давления, предназначенный для использования в системах управления энергопотреблением зданий. Модель 265 способна измерять давление и расход с точностью, необходимой для обеспечения надлежащего давления в здании и контроля воздушного потока.
Преобразователь давления Setra 265 измеряет однонаправленное или манометрическое (статическое) давление и преобразует эту разницу давлений в пропорциональное значение. электрический выход для однонаправленного или двунаправленного диапазона давления. Датчики доступны для диапазонов давления воздуха от 0,25 дюйма водного столба до 100 дюймов водяного столба с избыточным давлением 10 фунтов на квадратный дюйм во всех диапазонах. Стандартная точность составляет ±1,0% полной шкалы при нормальной температуре окружающей среды, но также доступна точность ±0,4% полной шкалы и ±0,25% полной шкалы. Устройства имеют температурную компенсацию с температурной погрешностью 0,033% полной шкалы/°F в диапазоне температур от 0 до 150°F. Модель 265 предлагается с аналоговым выходом высокого уровня от 0 до 5 В постоянного тока или от 4 до 20 мА. Он также предлагается с выходом 0–5 или 0–10 В постоянного тока в версии с возбуждением 24 В переменного тока.
В Setra 265 используется улучшенный датчик, сваренный методом микротиговой сварки, полностью из нержавеющей стали. Кроме того, детали датчика имеют термически согласованные коэффициенты, которые обеспечивают улучшенные температурные характеристики и превосходную долговременную стабильность. Модель 265 доступна с дополнительным кожухом кабелепровода, который служит для защиты прибора, а также придает более законченный вид.
Технические характеристики датчика давления Setra 265: Диапазон рабочих характеристик от 0–0,25 до 0–100 дюймов водного столба (однонаправленный)
От ±0,1 до ±50 дюймов водного столба (в двунаправленном направлении) Точность ±1% полной шкалы (стандартная), ±0,25% полной шкалы и ±0,4% полной шкалы (опция) Компенсированный диапазон 0–150°F, от -18 до 65°C Ноль/ Сдвиг шкалы %FS/°F(°C) 0,033 (0,06) Максимальное давление в линии 10 фунтов на квадратный дюйм Избыточное давление До 10 фунтов на квадратный дюйм (зависит от диапазона) Долговременная стабильность 0,5% полной шкалы в год Электрические данные (напряжение) 3-проводная цепь (Com, Exc) , Выход) Выход 0–5 В постоянного тока, 0–10 В постоянного тока Двунаправленный выход при нулевом давлении 2,5 В постоянного тока (±50 мВ) Электрические данные (ток) Цепь 2-проводной выход 4–20 мА Двунаправленный выход при нулевом давлении 12 мА Внешняя нагрузка 0–20 мА Двунаправленный выход при нулевом давлении 12 мА Внешняя нагрузка 0–50 мВ 800 Ом Общие характеристики Рабочая температура От -18 до 79°C (от 0 до 150°F) Материал корпуса Огнестойкий стеклонаполненный полиэстер (одобрено UL 94 V-0) Электрическое соединение Винтовая клеммная колодка Фитинги под давлением Фитинг 1/4′ Среда под давлением Обычно воздух или подобные непроводящие газы
Технические характеристики
Особенности
- Избыточное давление до 10 фунтов на квадратный дюйм (зависит от диапазона)
- Возбуждение 24 В постоянного тока или 24 В переменного тока
- Погрешность ±1 % повышает производительность системы
- Дополнительная точность до ±0,25 % от полной шкалы.
- Высокоуровневые аналоговые выходы 0–5 В постоянного тока, 0–10 В постоянного тока или 2-проводные аналоговые выходы 4–20 мА.
- Совместимость с системами управления энергопотреблением.
- Совместимость с системами управления энергопотреблением
- li>
- Защита от неправильного подключения.
- Внутренние нормативы позволяют использовать нерегулируемые источники питания постоянного тока.
- Огнестойкий корпус (одобрено UL 94 V-0).
- Соответствует. Стандарты соответствия CE
