Описание семейства продуктов
- Строгие характеристики передачи
- Типы стекла NG4, NG9 или NG11
- Указанная оптическая плотность от 0,15 до 5,0
- Обеспечение Равномерное ослабление света в видимом спектре
- Серое стекло SCHOTT NG также доступно

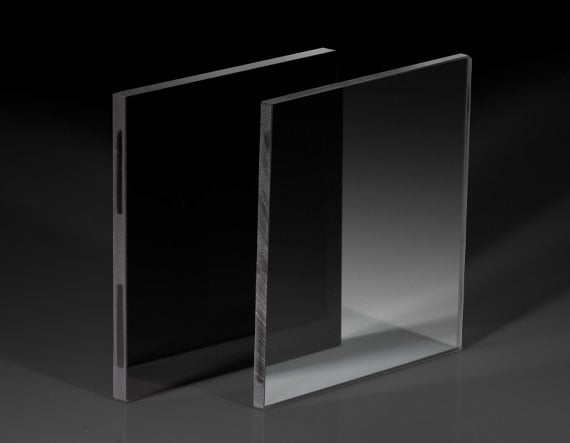

Фильтры SCHOTT NG с нейтральной абсорбционной плотностью (ND) состоят из стекла NG4, NG9 или NG11 SCHOTT типы и обеспечивают равномерное ослабление света за счет поглощения в видимом спектре. Эти фильтры изготавливаются для достижения заданной оптической плотности в диапазоне от 0,15 до 5,0, чтобы упростить интеграцию в оптические системы. Фильтры SCHOTT NG Absorbive Neutral Density (ND) доступны в стандартном размере 50 x 50 мм, и несколько фильтров могут быть установлены друг на друга для достижения индивидуальной оптической плотности. Нестандартные размеры от 5 до 160 мм, а также нестандартные оптические плотности или значения пропускания для определенных длин волн доступны по запросу. Для получения дополнительной информации посетите нашу веб-страницу возможностей производства цветных стеклянных фильтров. Также доступны серые стеклянные фильтры SCHOTT NG.
Каждая партия фильтров измеряется, а толщина регулируется в соответствии с указанным значением пропускания на длине волны 546 нм. Затем каждый фильтр полируется с допуском по толщине более 0,05 мм, чтобы гарантировать стабильную работу. Различия в характеристиках партий фильтров могут привести к различиям в номинальной толщине, однако различия в пропускной способности между партиями будут минимальными.
Программное обеспечение для моделирования фильтров
Нажмите здесь, чтобы загрузить программу расчета фильтров из цветного стекла SCHOTT, которую можно использовать для расчета внутреннее пропускание и внешнее пропускание каждого типа стекла SCHOTT. Программа может имитировать работу отдельных фильтров заданной пользователем толщины или наборов фильтров с различными типами и толщиной стекла.
Технические характеристики
Diameter (mm): 12.50 Optical Density OD (Average): 0.15 Glass/Filter Number: SCHOTT NG11 Coating: Uncoated Index of Refraction nd: 1.50 Surface Quality: 80-50 Transformation Temperature (C): 481 Thickness (mm): 1.20 Thickness Tolerance (mm): (nominal) Transmission (%): 70.79 Type: Neutral Density Filter Dimensional Tolerance (mm): ±0.38 Wavelength Range (nm): 400 — 700
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
