Описание семейства продуктов
- Тщательно контролируемые характеристики толщины
- Стандартные толщины 1, 2 и 3 мм
- Равномерное затухание света в видимом спектре
- Доступны типы стекла NG1, NG3, NG4, NG5, NG9 и NG11.
- Также доступны прецизионные стеклянные фильтры SCHOTT NG

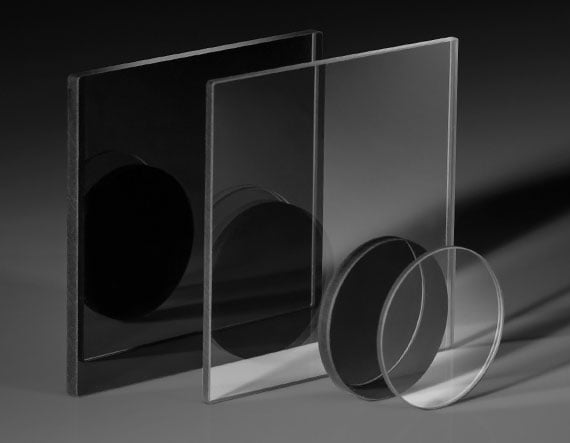

Фильтры SCHOTT NG из серого стекла с нейтральной плотностью (ND). почти постоянный коэффициент пропускания в видимом спектре, ослабляющий свет за счет поглощения. Доступны фильтры из 6 материалов толщиной 1, 2 или 3 мм. Фильтры можно накладывать друг на друга для достижения индивидуальной оптической плотности. Фильтры SCHOTT NG из серого стекла с нейтральной плотностью (ND) используются в различных системах машинного зрения, автоматизации производства и аналитических приборах. Нестандартные размеры от 5 до 160 мм доступны по запросу. Для получения дополнительной информации посетите нашу веб-страницу возможностей производства цветных стеклянных фильтров. Также доступны фильтры SCHOTT NG Absorbent Neutral Density (ND) с точными значениями оптической плотности и пропускания.
Несмотря на то, что фильтры SCHOTT NG из серого стекла нейтральной плотности (ND) обеспечивают стабильные значения пропускания в диапазоне 400–700 нм, различия в Производство партии фильтров может привести к изменению передачи от фильтра к фильтру. В таблице на вкладке «Техническая информация» приведены допустимые варианты пропускания для каждого типа и толщины стекла.
Программное обеспечение для моделирования фильтров
Нажмите здесь, чтобы загрузить программу расчета фильтров из цветного стекла SCHOTT, которую можно использовать для расчета внутреннего пропускания и внешняя передача каждого типа стекла SCHOTT. Программа может имитировать работу отдельных фильтров с заданной пользователем толщиной или сложенных фильтров с различными типами и толщиной стекла.
Здесь также доступны интерактивные кривые пропускания.
Доступны немедленные пользовательские предложения
Если вам нужны круглые, квадратные или прямоугольные фильтры SCHOTT NG из серого стекла нейтральной плотности (ND) размером от 5 мм до 50 мм, воспользуйтесь нашим инструментом для цветных стеклянных фильтров. Хорошо предоставьте немедленное предложение и можете доставить деталь нужного вам размера примерно через 2 недели. Приведен полный список стандартных производственных допусков и ограничений. Чтобы полностью настроить фильтры в соответствии с вашими требованиями, посетите нашу страницу «Индивидуальные возможности оптического фильтрующего стекла».
Технические характеристики
Dimensions (mm): 50.0 x 50.0 Optical Density OD (Average): 4.84 Glass/Filter Number: SCHOTT NG1 Length (mm): 50.00 Coating: Uncoated Index of Refraction nd: 1.52 Surface Quality: 60-40 Transformation Temperature (C): 471 Thickness (mm): 1.00 ±0.1 Transmission (%): 0.001 Transmission Tolerance (%): (nominal) Type: Neutral Density Filter Width (mm): 50.00 Parallelism (arcmin): ≤3 Dimensional Tolerance (mm): ±0.2 Optical Density Tolerance (%): (nominal)
Regulatory Compliance RoHS: Compliant Reach 223: Compliant Certificate of Conformance: View
