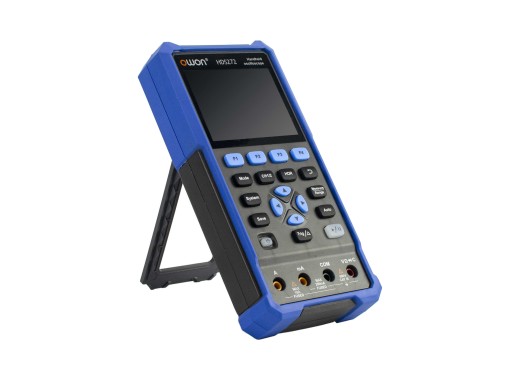

Примечание. Внешний вид HDS272S аналогичен продукту, показанному на изображениях.
HDS272S — портативный двухканальный осциллограф, который также можно использовать в качестве мультиметра и функционального генератора. Измеритель оснащен 3,5-дюймовым высококонтрастным цветным дисплеем, подходящим для использования на открытом воздухе, и работает от пары батарей 18650, что обеспечивает до 6 часов непрерывного использования. Вы можете подключить измеритель к хосту ПК через USB-C, чтобы использовать его с настольным программным обеспечением Owon, управлять им через SCPI или использовать его с блоком питания. По сравнению с осциллографами серии Hantek 2000, серия Owon HDS200 оснащена немного большим экраном и большей внутренней памятью. Кроме того, эта серия имеет разрешение 20 000 отсчетов, в отличие от разрешения Hantek, равного 4 000 отсчетов.
Сигналы можно записывать и хранить внутри устройства, что позволяет хранить до 8 тыс. точек данных. Осциллограммы также можно сохранять в виде изображений или CSV для экспорта через USB на хост-компьютер.
Помимо того, что он является осциллографом, он самостоятельно действует как полнофункциональный мультиметр True-RMS на 20 000 отсчетов. Он имеет возможность измерять напряжение, ток, сопротивление, емкость, целостность и диоды. Показания будут отображаться на дисплее в удобном крупном размере, как можно увидеть на демонстрационном видео ниже. Подобно обычным мультиметрам, он выполняет автоматический выбор диапазона. Обзор модели
Модели HDS200 различаются шириной полосы пропускания и наличием функционального генератора, как указано в таблице ниже. Модель HDS242 HDS242S HDS272 HDS272S HDS2102 HDS2102S HDS2202 HDS2202S Полоса пропускания 40 МГц 40 МГц 70 МГц 70 МГц 100 МГц 100 МГц 200 МГц 200 МГц Генератор функций Нет Да Нет Да Нет Да Нет Да Цена 143,47 €115,70 Вкл. НДС 158,84 €128,10 Искл. НДС 189,59 €152,90 Искл. НДС 204,96 €165,29 Искл. НДС 230,58 €185,95 Искл. НДС 230,58 €185,95 Искл. НДС 276,69 €223,14 Искл. НДС 276,69 Обычная цена: 247,93 евро Сейчас: 223,14 евро Без учета НДС. Технические характеристики НДС Технические характеристики осциллографа Частота выборки 250 Мвыб/с (один канал)
125 Мвыб/с (двухканальный) Глубина памяти 8 кпт (один канал)
4 кпт (двухканальный) Разрешение по вертикали 8 бит Типы запуска Форма сигнала по фронту скорость захвата 10 000 осциллограмм/с Время нарастания ≤5 нс тип. Вертикальная шкала 10 мВ/дел — 10 В/дел Горизонтальная шкала 5 нс/дел — 1000 с/дел Параметры измерения (по вертикали) Vmax, Vmin, Vpp, Mean, Amplitude Параметры измерения (по горизонтали) Период, частота Характеристики режима мультиметра Технические характеристики Диапазон Точность (наименьший диапазон) Напряжение постоянного тока 0,01 мВ – 1000 В ±0,5% + 5 напряжение переменного тока 0,01 мВ – 750 В ±0,8% + 5 постоянного тока 10 мкА – 10 А ±0,8% + 2 переменного тока 10 мкА — 10 А ±1 % + 5 Сопротивление 0,01 Ом — 100 МОм ±0,8 % + 3 Емкость 1 пФ — 2 мФ ±3 % + 10 Характеристики режима функционального генератора Каналы 1 Полоса пропускания 25 МГц Амплитуда 0,01 В (размах) ~ 2,5 В (размах) Частота выборки 125 Разрешение по вертикали 14 бит Длина сигнала 8 тыс. точек Разрешение по частоте 0,1 Гц Типы сигналов синусоидальный, прямоугольный, пилообразный, импульсный, sinc, bessely, besselj, лестница вверх, лестница вниз, лестница вверх-вниз, att alt, amp alt Другие режимы Непрерывность , тест диодов Дисплей 20 000 отсчетов (режим мультиметра)
цветной ЖК-экран 3,5 дюйма (320 x 240) Источник питания 2 аккумулятора 18650 (около 6 часов) Возможности подключения USB-C Размеры 198 x 38 x 96 мм ДxШxВ Вес 600 г (без батареи)
Для получения дополнительной информации обратитесь к руководству пользователя, которое можно скачать ниже. Аксессуары
По умолчанию в комплект поставки HDS242 входят:
- 2 батарейки 18650
- USB-кабель
- Набор тестовых проводов
- Зонд
- 2x BNC — кабель с зажимами типа «крокодил»
- Адаптер питания
- Сумка для переноски
