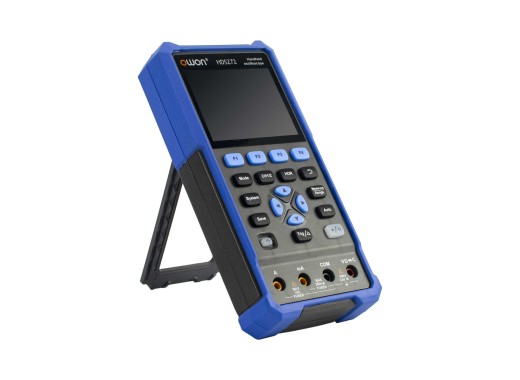

Для уточнения: внешне HDS2102 выглядит практически идентично изображенному на фото продукту.
HDS2102 — это портативный двухканальный осциллограф, который также можно использовать в качестве мультиметра и функционального генератора. Измеритель оснащен высококонтрастным цветным дисплеем с диагональю 3,5 дюйма, который легко читается даже на открытом воздухе. Легко заменяемые батареи 18650 обеспечивают счетчику 6 часов непрерывной работы. Порт USB-C служит одновременно портом зарядки и интерфейсом SCPI. По сравнению с осциллографами серии Hantek 2000, серия Owon HDS200 имеет больший экран и большую внутреннюю память. Кроме того, эти осциллографы имеют 20 000 цифр по сравнению с Hanteks 4000.
Внутри можно хранить до 8 тыс. точек данных. Осциллограммы можно хранить в виде изображения или файла CSV. Через USB эти данные можно перенести на хост ПК.
Помимо осциллографа, HDS2102 также является полноценным мультиметром True-RMS на 20 000 отсчетов для измерения напряжения, тока, сопротивления, емкости, проверки целостности цепи и диодов. Значения отображаются на экране крупными цифрами, как показано на демонстрационном видео ниже. В режиме мультиметра также предусмотрен автоматический диапазон. Обзор модели
Модели HDS200 различаются шириной полосы пропускания и наличием функционального генератора, как указано в таблице ниже. Модель HDS242 HDS242S HDS272 HDS272S HDS2102 HDS2102S HDS2202 HDS2202S Полоса пропускания 40 МГц 40 МГц 70 МГц 70 МГц 100 МГц 100 МГц 200 МГц 200 МГц Генератор функций Нет Да Нет Да Нет Да Нет Да Цена 115,7 €115,70 Вкл. НДС 128,1 128,10 € Искл. НДС 152,89 €152,89 Искл. НДС 165,29 €165,29 Искл. НДС 185,95 €185,95 Искл. НДС 185,95 €185,95 Искл. НДС 223,14 223,14 € Искл. НДС 223,14 Обычная цена: 247,93 евро Сейчас: 223,14 евро Без учета НДС. Технические характеристики НДС Технические характеристики осциллографа Частота выборки 500 Мвыборок/с (один канал)
250 Мвыборок/с (двухканальный) Память 8 кбит/с (один канал)
4 кбит/с (двухканальный) A /D-конвертер 8 бит Типы запуска Скорость записи фронтального сигнала 10 000 осциллограмм/с Время рисования ≤5 нс тип. Масштаб по вертикали 10 мВ/дел – 10 В/дел Масштаб по горизонтали 2 нс/дел – 1000 с/дел Параметры измерения (по вертикали) Vmax, Vmin, Vpp, Mean, Amplitude Параметры измерения (по горизонтали) Период, частота Характеристики режима мультиметра Технические характеристики Диапазон Точность (наименьший диапазон) Напряжение постоянного тока 0,01 мВ–1000 В ±0,5 % + 5 напряжения переменного тока 0,01 мВ–750 В ±0,8 % + 5 постоянного тока 10 мкА–10 А ±0,8 % + 2 источника переменного тока 10 мкА–10 А ±1 % + 5 Сопротивление 0,01 Ом — 100 МОм ±0,8 % + 3 Емкость 1 пФ — 2 мФ ±3 % + 10 Другие режимы Проверка непрерывности, проверка диодов Дисплей 20 000 отсчетов (режим мультиметра)
3,5-дюймовый цветной ЖК-дисплей (320 x 240) Питание питание 2 аккумулятора 18650 (около 6 часов) Возможности подключения USB-C Размеры 198 x 38 x 96 мм ДxШxВ Вес 600 г (без батарей)
Для получения дополнительной информации загрузите руководство ниже. Аксессуары
В стандартную комплектацию HDS2102 входят:
- 2 батареи 18650
- USB-кабель
- Набор пробников
- Щуп осциллографа
- 2 зажима типа «крокодил» BNC
- Шнур питания
- Чехол для переноски
