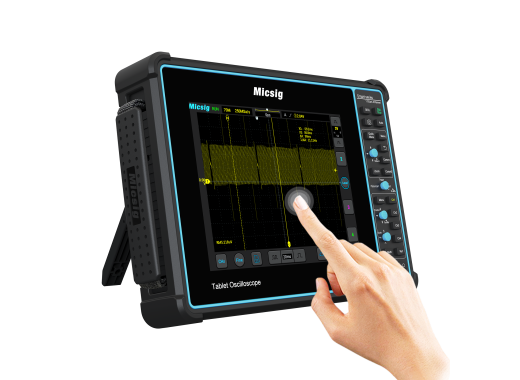

Micsig SATO1004 — это 4-канальная версия автомобильных планшетных осциллографов серии SATO1000. В осциллографы встроено «автомобильное диагностическое программное обеспечение», позволяющее проводить широкий спектр диагностических тестов, применимых в автомобильном секторе.
Осциллографы оснащены 8-дюймовым сенсорным ЖК-дисплеем с функцией мультитач, что упрощает работу с ними. Функция вероятности сигнала обеспечивает увеличение яркости сигнала в тех местах, где этот сигнал встречается чаще. Внутреннюю память объемом 32 ГБ можно использовать для локального хранения снимков экрана и сигналов. Измеренные сигналы могут отображаться в режиме реального времени на смартфоне. Также есть возможность подключить компьютер или проектор.
Обзор модели По сравнению с ATO, SATO предлагает дополнительные диагностические тесты. Модель STO1002 SATO1004 Каналы 4 4 Возможности декодирования Последовательный (UART, CAN, LIN, SPI, I2C) Последовательный (UART, CAN, LIN, SPI, I2C) Поддерживаемые тесты Нет Цепи зарядки, цепи стартера, датчики, исполнительные механизмы, зажигание, сети (включая CAN, LIN, Flexray, K line и т. д.), комбинированные тесты Цена 519,83 519,83 € Вкл. НДС 627,27 €627,27 Искл. Технические характеристики НДС Пропускная способность100 МГц Частота дискретизации1 Гвыб/с (один канал) Глубина памяти70 Мвыб. (один канал) Скорость захвата130.000 осциллограмм/с Вертикальная шкала1 мВ/дел — 10 В/дел Горизонтальная шкала2 нс/дел — 1 кс/дел Тип декодированияUART, I2C, SPI, CAN, LIN Дисплей: 8-дюймовый сенсорный ЖК-экран, 800 x 600 пикселей. Внутренняя память32 ГБ ИнтерфейсыWi-Fi, хост USB 3.0/2.0, USB Type-C, заземление, HDMI, триггерный выход Аккумулятор7500 мАч (около 5 часов) Размеры 265 x 192 x 50 мм Вес 1,9 кг (с аккумулятором) Аксессуары Серия SATO1000 поставляются со следующим комплектом:
- Аккумулятор (встроенный)
- 2 пассивных датчика
- 4 кабеля BNC — банан
- 2 пары тестовые иглы.
- 2 пары зажимов типа «крокодил».
- Защитная пленка для экрана.
