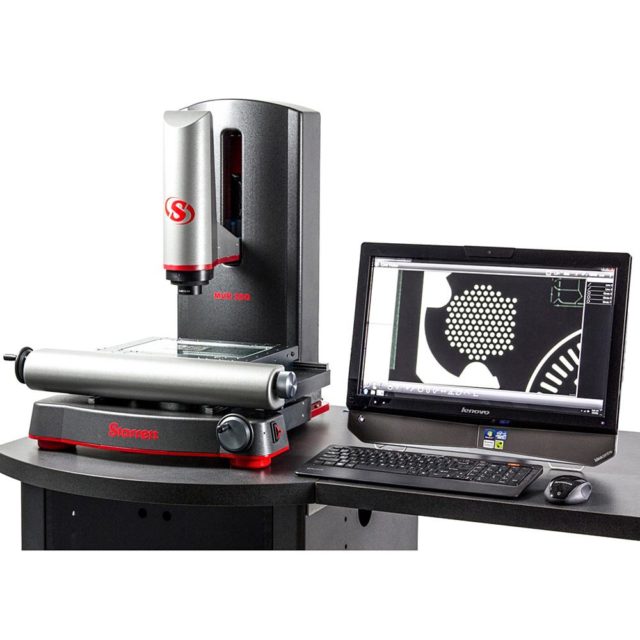

Описание Метрологические системы машинного зрения Starrett MVR200 с ручным управлением идеально подходят для отдельных измерений или небольших серий. Они доступны со специальной зум-оптикой или быстросменным байонетным креплением объектива, которое позволяет использовать сменную зум-оптику или телецентрические объективы для микронного разрешения и точных измерений поля зрения (FOV). Они могут охватывать всю небольшую деталь размером до 2,00 x 1,50 фута или элемент более крупной детали и быть полностью интегрированы с движением предметного столика для измерения деталей длиной до 8 футов (MVR200) или 12 футов (MVR300). Интерфейс оператора представляет собой программное обеспечение MetLogix™ M3 FOV, которое отображает живое видеоизображение детали, а также инструменты геометрии и цифровые показания. Размер изображения детали можно изменить с помощью масштабирования, а измерения можно выполнить, просто коснувшись элемента на сенсорном экране. Аппаратные особенности MVR включают гранитное основание для максимальной устойчивости, прецизионные линейные направляющие для плавного и точного движения предметного столика и моторизованную ось Z с регулируемой скоростью. Технические характеристики
- Диапазон: X = 8 футов / 200 мм, Y = 4 фута / 100 мм, Z = 8 футов / 200 мм
- Тип: зум 6,5:1
- Точность: X, Y = E2 = 2,5 мкм + 5 л/1000, Z = E1 = 2,5 мкм + 5 л/1000
- Технические характеристики: Ручное зрение, дополнительная ось Z с ходом 8 футов / 200 мм
- Разрешение: 20 мкдюйм (0,5 мкм)
